感谢选用珠海昱华电子公司的0/1-10V调光器。这是一款高、低压之间带有变压器隔离的安全产品，输出电流20mA。本机输出纯净的DC0-10V模拟信号，具有推拉功能。常规产品为0-10V输出，若需要1-10V电压，购买时请与销售代表说明。

一、性能参数

型号：YH401CM           输入电压：AC85-265V

频率：50/60HZ             输出电压：DC0/1-10V

接口类型：接线端子        额定功率：小于0.5W

工作温度：-35-50°C         输出电流：小于30mA

IP级别：IP25    　　　    外观材质：触摸玻璃

外壳尺寸：86*86*36mm     重量：150g

二、使用说明

1、本使用手指滑动调光，使用方便。

2、本机自带关25%、50%、75%、100%的快捷输出。

3、可通过ＵＰ和ＤＯＷＲ按键进行微调。

4、带有蓝色通电指示灯。

5、本机所有功能都在ＰＯＷＲ按键启用后才能运行。

三、功能特点

1.安全隔离产品，性能可靠。

 2.输出电压直流0/1-10V。

（1）可与0/1-10V调光电源（台湾明纬等）、0/1-10V电子整流器配合调光。

（2）可与我司型号YH4110 恒压0/1-10V调光驱动器配合对灯带灯条等恒压LED灯具进行调光

（3）可与YH-4035/YH-4070 恒流0/1-10V调光驱动配合对射灯、洗墙灯等恒流灯具调光

3.Ｌ-OUT端口输出的功率小于50Ｗ。

四、故障分析和解决方法

故障现象：不亮

原因分析：1、不通电  2、接错线或不牢固

解决方法：1、检查AC供电是否正常 2、检查接线

故障现象：驱动的LED亮度不均

原因分析：1、输出线太长有压降 2、线径太细有压降

解决方法：1、缩短线路或者环形供电 2、计算电流，换粗的电线

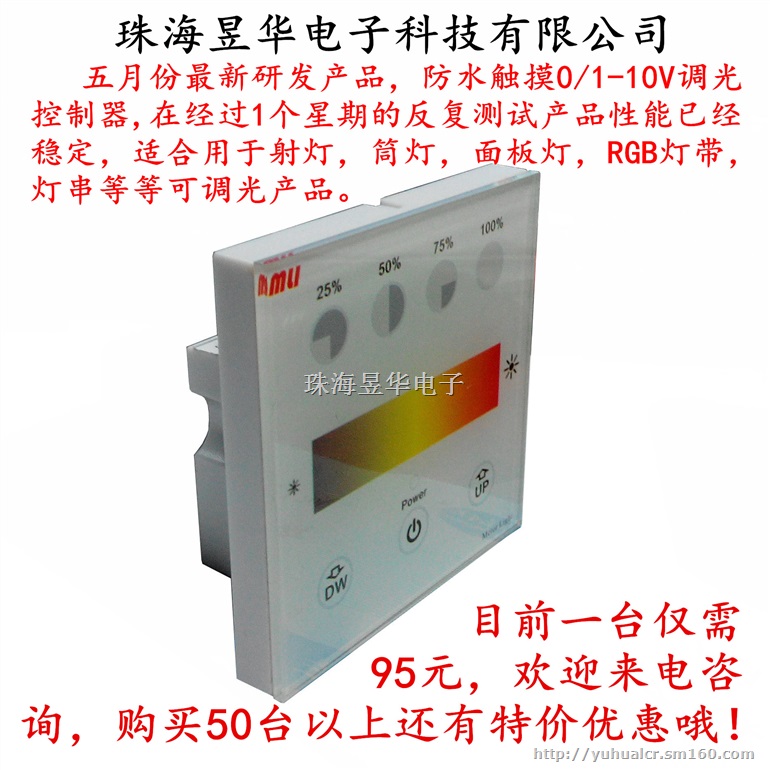

五、拍摄实图

六、售后服务

从购买产品时间起，3年时间内按操作说明正常使用出现质量问题，本公司免费提供维修或更换服务。由于不遵循此说明书说明和下列条款而致使产品损害的，供应商不负责由此引起的任何问题和缺陷，即使在质保期内，由客户承担维修费用。

1．误操作造成的损坏，如没按照操作说明的误操作。

2．私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

3．购买后由于运输、震荡、摔地、进水造成的损坏。

4．地震、火灾、洪灾、雷击自然灾害、环境污染和不正常电压造成的损坏。

5．由于疏忽或不恰当如储存在高温和潮湿环境，离有害化学物质附近等不恰当维护造成的损坏。

6．产品已更新换代，厂家提供相应的新一代产品

如需了解更多详情可添加QQ：2745055475，或拨打手机号码：13680213625！
