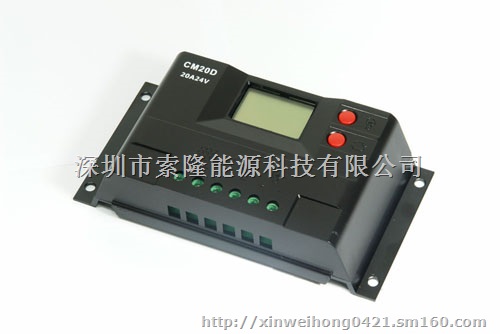

CM20D智能型太阳能充放电控制器

产品介绍

CM20D控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。CM20D控制器具有如下特点：

   形象的LCD图形符号；简洁的按键操作；智能型PWM充电方式；系统电压等级自动识别；可调节的充放电控制参数

自动温度补偿(需定制)；充放电安时数累计功能；可设置的负载工作模式；远程监控功能(需订制)

保护功能：

• 蓄电池欠压保护

• 过载、短路保护

• 蓄电池反向放电保护

• 蓄电池反接保护

LCD图形符号说明

P1: 数码显示参数。

P2：充电指示，显示屏有此符号表示太阳能板正在给电池充电，显示屏无此符号表示太阳能板电压过低不能给电池充电。显示屏上有此符号闪烁表示电池已充满并进入浮充状态。

P3：太阳能板指示，显示屏显示此符号表示控制器检测到有太阳能板接入，显示屏无此符号显示表示控制器未检测太阳能板接入或没有阳光照射到太阳能板上。

P4：五级电池电量指示。

P5: 放电指示，显示屏显示此符号表示控制器有输出，相反则无输出。若有此符号闪烁表示内部控制器件损坏。

P6：负载指示，显示屏显示此符号表示控制器有输出，相反则无输出。若有此符号闪烁表示负载超负荷或负载损坏。

P7：A电流单位，H小时  P8：V电压单位

技术参数
