1、 用途和工作条件
1． 1用途

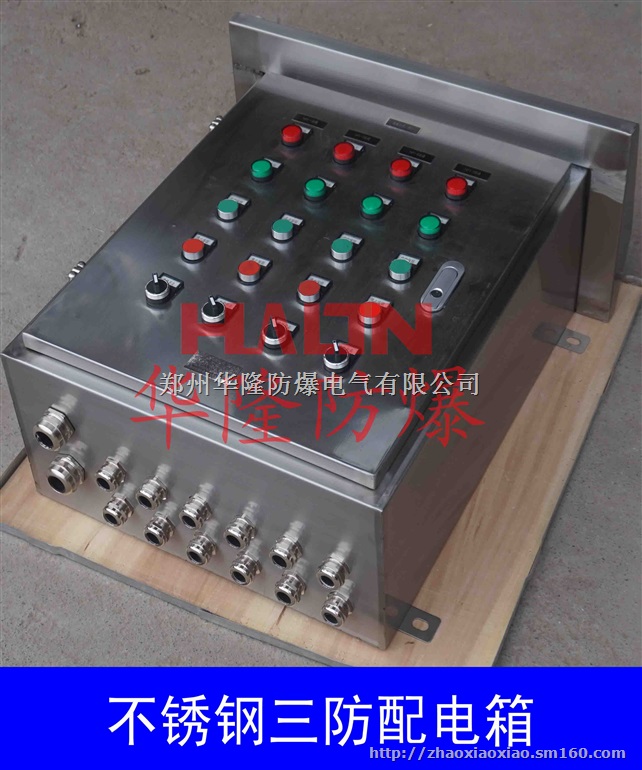

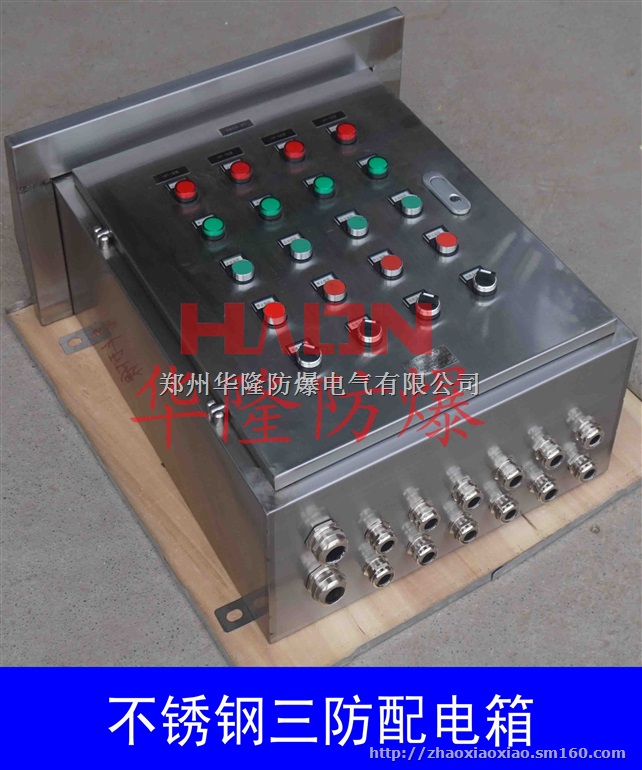

FXM系列防水防尘防腐配电箱
（以下简称配电箱），用于单相50Hz、交流220V或380V的各类用电设备的电源分合及电流、电压显示。
1. 2工作条件
a． 海拔不超过2000米；
b． 周围空气温度不高于+40℃，不低于-20℃；
c． 空气相对湿度不大于90%；
d． 无显著摇动和剧烈冲击振动的户内或户外使用场所。
2、 结构概述
本产品按其结构合理，外形美观，安装维修方便，是理想的控制装置。
3、 产品特点
a． 增安型外壳，内装普通元件；
b． 外壳采用不锈钢焊接成型，具有外形美观、耐腐蚀、耐冲击等特点；
c． 控制开关具有结构紧凑、可靠性好、体积小、通断能力
强、寿命长等优点。多种规格和功能，供用户自由选择；
d． 接合处装有丁氰橡胶密封圈，具有良好的防水、防尘性能；
e． 按钮、开关、指示灯、电流表有多种组合型式，由用户自由选
择，电流表量程由用户指定；
f． 如有特殊要求可特制。
4、 主要技术参数
使用类别 | 额定电压（V） | 额定电流（A） | 防护等级 |
AC-3、AC-4 | 220/380 | 10 | IP65 |
壳体材质 | 防腐等级 | 进线口螺纹G″ | 电缆外径Φ，㎜ |
不锈钢 | WF2 | 1或3/4 | 12~17 |
5、 安装及维护
5．1安装时需将电缆穿过密封圈，并用垫圈及压紧螺母压紧，保证密封及电缆不得松动；
5．2经常检查各紧固件不得松动，表面保持清洁；
5．3非专业人员不得开盖；
5．4安装及维修时必须先切断前级电源；
5．5接地须良好可靠。
