电磁屏蔽室

广州声左声学技术有限公司

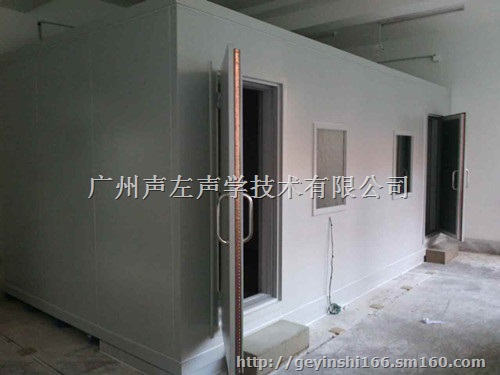

ABR隔音屏蔽室设计方案

一、项目名称：组装式隔音屏蔽室

规格：外尺寸：3600*2700*2500mm

内尺寸：3100*2200*2000mm

二、本方案声学设计标准及相关规范

《城市区域环境噪声标准》（GB3096-93）

《民用建筑隔声设计规范》（GBJ118—88）

《室内空气质量标准》（GB/T18883—2002）

《建筑设计防火规范》（GBJ16—87）（2001年版）

《电气装置安装工程电气照明装置施工及验收规范》（GB 50259—96）

三、隔音屏蔽室声学设计指导原则

贵公司提供的现有建筑尺寸资料和设计要求

本公司同类隔音工程设计和施工参数

相关的设备技术资料

根据我们的设计经验和国家标准，声学设计标准主要包括以下几项：

时间和频响曲线要求；

噪声要求；

结构隔声量要求。

四、设计方案

1、隔声及屏蔽

隔声的目的：隔音屏蔽室在使用时，外界噪声不干扰室内工作，且室内声音不干扰外界环境。

屏蔽：能有效屏蔽AM、FM波。

根据贵公司的要求，我公司整体采用分块式结构，结构之间采用搭接口及紧锁装置。

墙体设计

墙体主要结构为：1.2mm镀锌板、隔音板，阻尼层、空气层、多空吸声材料、墙体外表面喷塑，墙体厚度为100mm，双层墙体结构；墙体的设计在考虑声音隔离的同时，十分注重声音在传播过程中的能量消耗过程，在墙体内部设置了高性能的吸引耗能层，把声能的消耗控制在最大。经此处理，隔音屏蔽室内环境噪声控制不高于30dB(A)。

隔音窗设计

根据贵公司的要求，设置双层观察窗，结构特点：

1、隔音窗采用微真空层叠MVC隔音技术，

2、微中空层之间采用吸音层；

3、可根据客户要求采用单反玻璃，大视窗等。

隔音门设计

安装双磁控隔音门：采用CC-110避振进行阻尼处理后，可以有效抑制门页受冲击后引起的振动，明显改善低频隔声效果，使其隔声频率范围明显增大，很好的解决了门页的宽频带隔声问题，门页的阻尼处理与门框的密封处理（同时采用磁控密封条处理）一起组成了隔音门的双重保险。

钢制，双磁控声匣隔音门技术

性能指标已经达到美国IAC公司水准，外观结构达到日本RION

隔振设计

1、的控制主要针对三个方面：

控制振源、传播途径、影响对象

2、设计方法

隔振器的选择：由于楼内结构的振动频率很低，一般在10Hz以下，因此，隔振装置应尽可能选择很低的自振频率，故采用双层橡胶组合的隔振装置，这样可使自振频率降低，从而使自振频率<2.5Hz。

隔振器构造

隔振器的布置：使用对称于系统的惯性轴，且并联、串联使用；隔振器的安装：位置要对准，保证首例均匀，且保证达到预期的减振效果；隔振设计：由于隔音屏蔽室设在大楼中，为了有效的隔离楼内各种振动源，不得不采用完全分离式结构，即把内层结构”盒体“用隔振器浮筑在地面上。如下图：

吸声内饰设计

吸声降噪要求：要达到国家标准的室内低噪声环境，除了需要隔音墙体良好的隔音降噪量外，还必需对室内进行吸声处理。

吸声处理可降低室内混响，使测听室内的混响时间T60小于0.2s，有效降低室内噪声

吸声处理的平均降噪量可由下式进行估算：

                        Lp = 10 log  (A2 /A1)

式中A2：吸声处理后室内的总吸声量，Sabine

A1：吸声处理前室内的总吸声量，Sabine

室内混响时间的设计：

对于以语言清晰度为主要目标的房间，一般要求采用短混响设计，在某些工程中的听力评估室就是这种情况，一般而言，房间的混响（T60，单位: s ）与房间有效容积（V, 单位：m3），房间内总的吸声量（A, 单位：Sabine）存在如下关系：

                         T60 = 0.16 l V / A

在工程中，我们采用了微孔铝板为内饰护面的吸声结构，由于该护面的吸声选择性较强，为了使该吸声结构具有宽频率吸声作用，后面采用了一定厚度的多孔性吸声材料。

通风系统及工况

为了调节隔音屏蔽室内和夹层的空气，需要设置排风除湿系统。我公司采用经过自行特殊设计的消声系统，将多种不同的降噪措施有机结合，相互关联，以满足消声要求。消声器内部采用特殊的阻抗渐变型吸声结构及迷宫式通道结构，且利用同一消声器段实现阻性和抗性两方面的消声效果，其消声性能具有消声量高、消声频带宽的特点,并可以满足对室内本底噪声的要求。

通风消声采用阻性消声器，其消声量可按以下公式进行计算：

                        L =( a) *C*h /S

式中：（a）---高效阻性消声片的消声系数（与消声材料有关）

       C,s ----分别是消声通道的周长和截面面积

       h  ----消声通道的有效消声长度

电气系统的噪声控制

为保证室内有良好的低噪音环境，灯光设计时，选择低噪声的灯具，即使是低噪声的灯具，也要作一定的噪声控制处理。

屏蔽设计

（1）屏蔽材料的选用与连结设计：

屏蔽材料：

铜板/网：近场防护为电磁感应场，电场分量最大，根据电磁屏蔽原理采用导电率高的铜网作为屏蔽材料，屏蔽室内全部铺满双层铜网。

镀锌板：能更好的防止电场泄露和入射。

（2）屏蔽门制作设计：

1、将金属嵌接在门框上，并焊接：

2、两层金属覆盖，两层间距一致：

3、屏蔽门边缘用同材料的金属焊好：

4、金属上固有导电性高的接触片，保证门关闭接触良好。

5、使用进口铍铜，厚度≥0.2MM。

6、热处理后材料硬度达到373HV以上硬度，使产品具有更好弹性和韧性。在压缩产品20%，能保证10万次不变形、脆断、磨损等

（3）屏蔽窗结构设计：

屏蔽窗：镶有两层小网孔的金属网，双层屏蔽网大于60目的铜网。

（4）电源滤波安装设计：

1、进入屏蔽室内的电源线均装有滤波器。

2、各种电源系统的滤波器分别进行屏蔽。

3、对于滤波器输入与输出端形成的杂散耦合，采用将滤波器两端头分别置于屏蔽室内外的办法防止。

采光照明----“间接照明”技术的应用

针对照明舒适度问题，我公司在隔音领域率先引进了“间接照明”技术，一方面尽量采用自然光，另一方面把照明灯具的光线处理，使之间接化，自然化。柔和化，舒适化。

“间接照明”不单单只是为了满足供给所需的量的光，而是更加注重光照的品质和感觉。“间接照明”在设计中非常重视三个要素作用：

注重光源与受光面之间的距离，注意光源恶化地面，顶棚之间的间隙。

注意光源的遮光，注意由于光源的遮光产生的遮光线。

注重受光面的条件，注意能够理想反射光的装饰面的质感。

同时，为保证照明的效果，在照明设计中，还参照了《建筑照明设计标准》（GB50034-2004）有关规定设计规范。

安全防火设计

主要结构采用防火性能好，隔声吸音和阻尼材料，结构设计，电气安装也符合防火要求。室内环境的环保设计

隔音屏蔽室采用100%环保材料，达到无毒，无味，无辐射要求。

主要结构采用钢龙骨，镀锌钢板，吸音棉，隔音板，铜网，阻尼材料。

吸音材料选用无毒，无味，无刺激性的“欧文斯康宁”新型玻璃棉制品。

墙，门，窗用的冷轧钢板均做防锈处理。

通风的环保设计

通风系统采用无毒，无害的风管材料。

足够的通风量设计，保持室内空气的新鲜。

通风消声系统采用新型消声内部构造，确保在有消声的前提下，不影响空气质量和风量。
