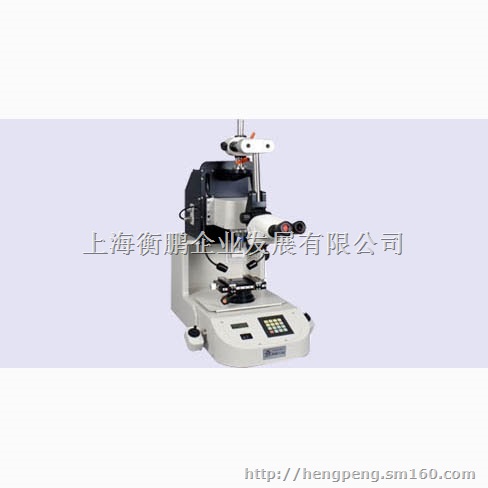

RHESCA/力世科PTR-1102 焊接强度测试仪/推拉力测试机

RHESCA/推拉力测试机PTR-1102用途：

·Au、Al、Cu线键合的拉力、剪切、剥离测试

·芯片部品、Gull Wing Lead的焊锡接合强度测试

· BGA BALL的熔融、非熔融接合强度测试

· MEMS中HDI的剪切强度测试

RHESCA/推拉力测试机PTR-1102用途：

测试项                  pull test

                       push test                   破坏/非破坏/承重保持

                       shear test

                       peel test

测试速度                pull test

                       push test                   0.001～5mm/sec(0.06～300mm/min)

                       peel test

                       shear test                  0.001～10mm/sec(0.06～600mm/min)

平台移动范围            X轴                         ±50mm

                       Y轴

                       Z轴                         70mm MAX

工作台旋转              360度

传感器旋转              ±170度

测试荷重范围            pull test                   20kg MAX

                       push test                   5kg MAX

                       peel test

                       shear test                  100kg MAX

测试荷重精度            ±0.2％FS

测试时间分解能          0.001SEC

输出单位                9f/N

自动归零功能            Z轴                         测试开始

                       X-Y轴                       任意

平台移动功能            Z                           0.001～5mm/sec

                       X-Y                         0.01～10mm/sec

定位功能                基板面检出方法              荷重传感器接触力检出方式

                       基板面检出范围              0.1～10％FS
