XPL-60B为我公司研发的新款钻机，垂直度，提升速度，回转速度都有显示，一次接三米的钻杆，单双三管高压旋喷桩都能做。还可以用于抗浮锚杆、基坑支护、旋喷扩大头锚杆、螺旋钻杆等施工。

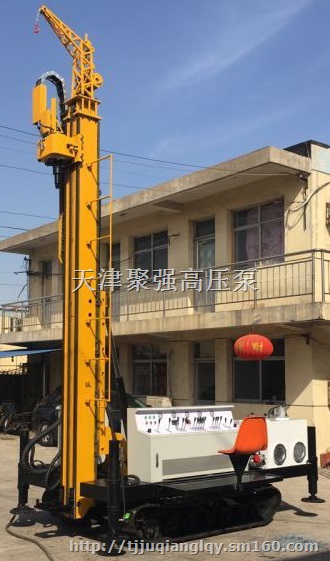

XPL-60B型锚固旋喷钻机

一、钻机主要用途

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆（索）支护，抗浮锚杆、旋喷锚索及各种钻孔工程。

二、特点：

1. 配备有回转支架，需要时孔位可转至履带侧边工作，提高了工作效率。钻塔垂直度、动力头回转速度及提升速度显示装置,钻机对孔、定位准确、快捷。

2.采用全液压动力头传动，无级变速，钻进效率高，劳动强度低。
3.配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。

4.钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷工艺的需求。

5.动力头行程长，可接3米钻杆，减少辅助时间。

6.最高转速可达260转每分钟，有效的提高了工作效率。

7.钻机可采用新型卷扬机，应用液压控制，大大降低了劳动力，提高生产效率的同时提高了施工人员的安全性保障。
三、主要技术参数：
1扭矩：3500 N.m
2动力头转速：0～260r/min
3动力头行程：3500 mm
4动力头额定提升力：30 kN
5动力头允许加压力：35 kN
6 钻孔深度：60 m
7 钻杆直径：Φ50 mm；Φ60 mm；Φ73 mm
8钻孔倾角:前后0~100°
9 电机功率：22 kW+15kw+1.5kw
10 外形尺寸：（工作时）3500×2050×5600(mm)

（运输时）5600×2050×2000 (mm)
11 整机质量：4500 kg
12系统压力：20 MPa
14爬坡度：25°
15行走速度：2km/h

联系人：路青阳电话：15222665285 QQ：2220224063

我公司专业生产单双三管高压旋喷桩机全套设备，单双三管旋喷钻机，高压注浆泵，低压灌浆泵，双液注浆泵，高压泵配件，旋喷钻机配件；公司有专业的施工队伍，在实际施工中不断完善我们的产品，使之更适合现场的环境。

联系人：路青阳

手机：15222665285

Q    Q:2220224063

E-mail:luqingyang@tjjuqiang.com

高压喷射注浆适用条件：

高压喷射注浆法适用于处理淤泥。淤泥质土、流塑、软塑或可塑粘性土、粉土、砂土、黄土、素填土和碎石土等地基。当土中含有较多的大粒径石块、大量植物根茎或有较高的有机质时，以及地下水流速过大和已涌水的工程，应根据现场试验结果确定其适用性。

我公司专业生产高压旋喷桩机全套设备，旋喷钻机，高压注浆泵；公司有专业的施工队伍，在实际施工中不断完善我们的产品，使之更适合现场的环境。

GZB-40C 90E高压注浆泵

一、简介

GZB-40C 90E型高压注浆泵是我厂在GZB-40A型高压注浆泵的基础上改进延伸的新结构产品，它在原有两次变速的结构下，选用了瓦式传动，彻底改变GZB-40A型及天津同类产品的滚针传动易损坏的缺点，使该泵动力端工作寿命延长。瓦式传动结构，存在瓦与轴之间的正常磨损，但不会因突然损坏而使工程无法进行。

二、试用领域

高压旋喷水泥浆提供高压动力，用于新建建筑物，高速公路，高速铁路，地下铁路等软弱地基强化加固补强，旧有建筑物不均匀沉降整治，水库大坝与底下建筑工程防深帷幕，档土围堰，矿山堵漏，井桶护臂，边坡锚固等方面，亦可使用于高压水摄流辅助破岩落煤，井下液压支柱供液，锚固有水利膨胀金属锚杆泵送高压水，地下大型管道疏通清淤清洗，高压水射流穿孔或其他需要用高压液体为动力得领域。

三、参数

电机型号调速YCT335-4C

电动输出最高转速 1340r/min

柱塞行程 100mm

速比 1=7.2545

柱塞冲次 169次

吸入管直径 50mm

排出管直径 16~25mm

柱塞直径 50mm 55mm

排出流量 96 99 110L/min

额定压力42 40 35MPa(配90kw电机)

        353028Mpa(配75kw电机）

        252220Mpa(配55kw电机）

外形尺寸 3050*1800*1150mm

重量 3t
