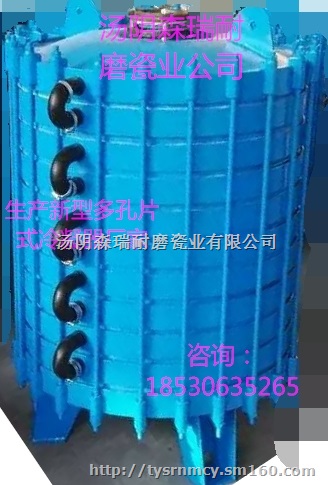

新型搪玻璃片式冷凝器

我公司生产的新型搪玻璃片式冷凝器，采用六孔设计，减小冷凝片厚度，提高了冷却水流速，与同等面积的普通冷凝器比较，传热效率增加了50%以上，表面光滑，并且不易结垢。采用了8～10mm的特种垫圈，膨胀收缩小，耐高压。管口和面积大小可根据用户需要改变。

原料采用进口瓷釉。大厂国标优质钢板，W-1型片直径是870mm，新型搪玻璃片式冷凝器保值一年，垫片和弯管都是专用加厚标准。如果需要抽高真空，应采用用不锈钢波纹垫。

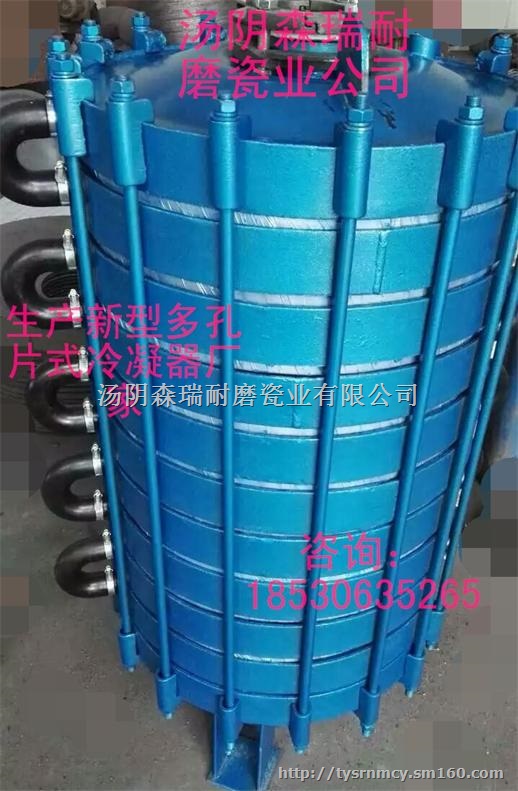

搪玻璃片式冷凝器是由盖、器身（双面搪玻璃带夹层的弧形片），器底及垫圈（外包四氟橡胶垫）、U型铸铁管和紧固件等组成的中叠式组装结构。 　　该设备的换热面积，具有较大的灵活调节性，可根据用户生产工艺需要，增加或减少中间层（器身）片数进行组装，一般可在1.5㎡-12㎡范围内进行调节中间层（器身）片数。

本公司专业生产耐磨搪瓷衬板、各种搪瓷管道、弯头、三通、四通，新型耐酸搪瓷片式冷凝器及配件，并可根据用户要求订做各种非标设备。

(NW-1型)技术要求

1，本产品选料、制造、检验和验收按HG2432规定进行。

2，冷凝水夹套内部装配新型装置，提高冷凝效果。

3，焊接按JB/T4735-197《钢制焊接常压容器》进行焊接。

焊接表面应无气孔、裂纹、咬边、夹渣等缺陷及焊部表面均匀、平滑、无毛刺、焊磂等。

4，制造完毕应进行750 C°—800 C°回火处理，使其去除焊接引力。

5，容器盖与容器底的夹层及单片夹层水压试验压力为0.35 Mpa。组装后必须再做容器内部的整体水压试验，本容器称压力为常压，做0.1Mpa水压试验；片间密封圈处应无泄漏。

6，容器所有搪玻璃都必须做20000伏磁层检测。

7，双头螺柱、螺帽紧固时必须按对角依次均匀拧紧，不准歪斜，严防松紧不一造成密封不良或损坏搪玻璃层。
