一、产品说明：

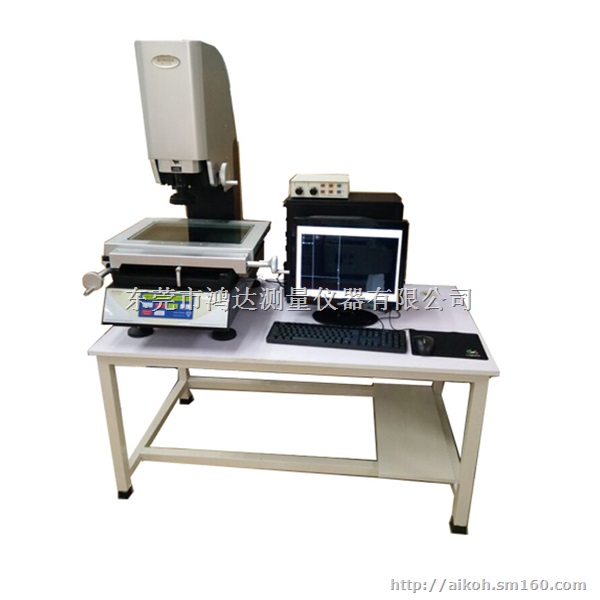

手动标准型影像测量仪它采用彩色CCD摄像机和卡位变倍镜头，结合本公司M2D专业测量软件，可实现高效、准确地大批量工件检测，适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用。

二、规格参数：

 1、工作台金属台尺寸：450*350mm

2、(X、Y轴) 玻璃台尺寸：350*250mm

 3、运动行程：400*300mm

4、仪器重量： 280kg

5、外形尺寸：W980xD600xH1020mm020x600x1020

6、Z轴升降行程：200 mm(最大可到400mm)

7、X、Y、Z数显解析度：1.0μm

8、工作距离：92 mm

9、X、Y坐标示值误差：(3+L/150) μm

(L为被测长度，单位：mm)

三、影像系统：

1、摄像机：彩色CCD摄像机

2、变倍镜头：手动变倍镜头

3、变倍镜头倍率：0.7X—4.5X （1X镜筒）

4、物方视场：11.1mm--1.7mm

(物方视场为对角线的长度)

5、视频倍率：23.5X----148X

6、光源系统：表面光源与透射光源均用LED，

亮度可调

7、其它配置说明：

7.1  功率： 50 W（不包含电脑）

7.2  电源： 180V（AC）-260V（AC）50Hz

7.3  二维测量软件

7.4  USB301

7.5  电脑、工作桌

7.6  测头组件(选配)(含标准球、三维测量软件、Renishaw简易测头)
