【产品简介】
超越，是一种突破，掌握规律、与时俱进;超越，是一种境界，自我升华、锐意变革!只有不断超越的智慧，才能成就持续卓越的品质，只有不断成就卓越的品质，才能无限迈进超越的境界!同三维T680 高清多路音视频采集卡以PCI-E X4高速接口、VGA、HDMI、DVI、色差分量、CVBS视频信号、音频信号以及完美多路录播软件等众多超越主流的综合性能，奠定了新一代多路高清音视频采集卡的卓越品质。

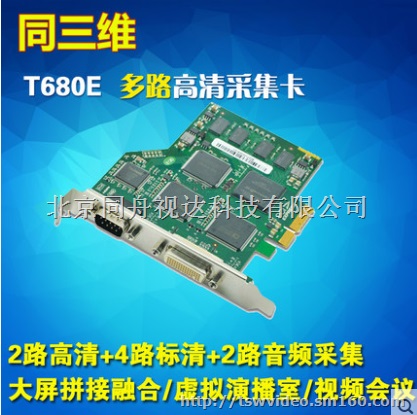

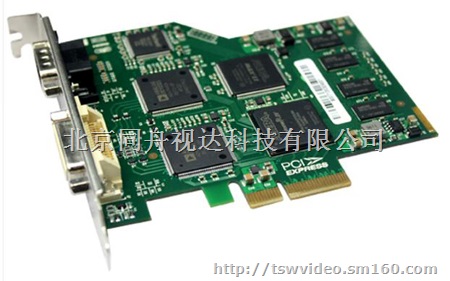

图示：同三维T680E 多路高清音视频采集卡
同三维T680E 多路高清音视频采集卡，其可同时采集2路高清视频信号，4路标清视频信号，2路模拟双声道音频信号。支持多种信号源：支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、CVBS视频、音频信号。并且能同时高清进行采集，最大分辨率能达到2048x1536。
赠送一款同三维6路视频录播软件，最多可以同时录制多达6路视频画面，录制格式包括rms、HTML课件。可以应用于教师评课、课件制作、网络流媒体直播、视频会议等有多场景同时录制要求的场合。了解详情请登录：同三维6路视频录播软件。
同三维T680E 高清多路音视频采集卡支持：两路高清(DVI/VGA/HDMI/分量/复合) + 4路标清+2路音频
支持超长DVI/HDMI输入电缆：具有自适应均衡器，支持长达30米的HDMI输入电缆。完全满足了特定环境用户的需求。
图示：T680E高清采集卡附件
【产品特点】
· 可同时采集2路高清视频信号，4路标清视频信号，2路模拟双声道音频信号。
· 输入视频信号可达1080p/60 Hz。
· 高清信号可采集DVI、VGA、HDMI、分量信号。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
请注意：
1. 因版权保护原因，用户不得将本产品用于有版权保护的音视频信号的采集。
【高级特性】
· 高性能DMA传输功能。
· 高清输入可动态切换信号源类型：DVI/HDMI，VGA，分量。
· 高清输入端可兼容复合视频(CVBS)输入信号。
· 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
· VGA信号提供安全模式，支持采集最大行采样数小于等于4095内的VGA信号。
· 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 画面水平、垂直反转功能。
· 一机多卡，各卡同时采集，并具有独立的设置选项。
· 固件可升级。
【产品规格】
| 几何尺寸 | 117mm x 102.8mm |
| 主机接口 | PCI-Express x4, Half-length,*700MB/s 传输带宽 |
| 输入接口 | 1个DMS59 接口 |
| 最大采样率 | RGB/分量：170MHz HDMI/DVI：225MHz |
| 板载内存 | 每通道128MB DDR2，工作频率为 160 Mhz，位宽 64bit |
| VGA输入格式 | 640x400-2048x1536，像素率低于170MHz即可 VGA信号提供安全模式，可以采集非常规分辨率 |
| 分量输入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
| DVI输入格式 | 符合DVI 1.0标准，单连接 |
| HDMI输入格式 | 符合HDMI 1.3 标准，支持36bit DeepColor |
| CVBS输入标准 | PAL/NTSC |
| 高清输出图像格式 | 大小：40x30-2048x1536，帧率： 1-100 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420 |
| 标清输出图像格式 | 大小：176x144-768x576，帧率： 1-30 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420 |
| 操作系统支持 | 支持以下操作系统的x86和x64版本： |
| Windows? XP Professional, Windows? Server 2003, Windows Vista?, Windows? Server 2008, Windows? 7,Windows? Server 2008 R2 | |
| 功耗 | <= 15W |
| 工作温度范围 | 0-50 摄氏度 |
| 保存温度范围 | -20-70 摄氏度 |
| 相对湿度范围 | 5%-90% |
【标准附件】
· DVI-I 转 HDMI + YPbPr 转接线缆 2根
· DVI-I 转 VGA 转接头 2只
· DMS59转双DVI-I转接线缆 1根
· DB9转4路CVBS+2路立体声音频转接线缆 1根
*请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
【兼容软件】
T620E兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
同三维T680 高清多路音视频采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点，支持 DirectShow 应用软件为您的采集和流传输提供更多的选择，并且提供样卡测试，欢迎来电咨询：010-51295660。我们将竭诚为您服务。
