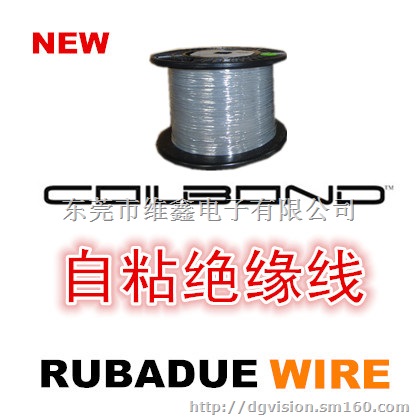

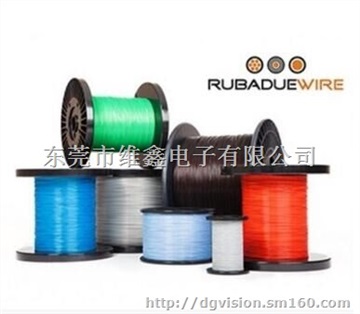

商品名称：Rubadue TCA2自粘双层绝缘线
自定义分类：Rubadue自粘绝缘线
上架时间：2023/10/23 16:48

如果您发现商品信息不准确，欢迎纠错

产品关键词： 自粘双层绝缘线,

SUPPLEMENTARY (2 LAYER) INSULATION TCA2 WITH .0015" SELF-BONDING OVERCOAT

Product Information

Temperature Rating:

155°C

Wire Category:

CoilBond?

Insulation:

TCA with Self-Bonding Overcoat

Size Range:

18 AWG - 40 AWG

Compliances:

RoHS Compliant

UL 60601-1 (ed.3)

UL 60950-1 (Ed.2), Annex U

UL OBJT2 File No. E206198

Voltage Rating:

UL: 600V

Breakdown:

Approx. 4500 V

OD Tolerances:

18-24 AWG: +0.0015" / -0.001"

25-40 AWG: +0.001" / -0.001"

UL 1446 Electrical System Approvals:

TCA Class F

Insulation Information

Insulation Type:

Fluoropolymer

Thermal:

Continuous Operating Temperature, 150°C

UL Flammability Rating:

V-0

Dielectric Constant:

2.6

Tensile Strength (psi):

6500

Elongation(%):

150-300

Abrasion Resistance:

Excellent

Bondability:

Excellent

UV Resistance:

Excellent

Chemical Resistance:

Excellent

Water Resistance:

Excellent

Underground Resistance:

Excellent

Long Term Stability:

Excellent

BARE CORE WIRE SPECIFICATIONS:

AWG	Min. Dia.	Nom. Dia.	Max. Dia.	Min. Res.*	Nom. Res.	Max. Res.
18	0.0399	0.0403	0.0415	0.0617	0.0664	0.0699
19	0.0355	0.0359	0.0370	0.0776	0.0837	0.0883
20	0.0317	0.0320	0.0330	0.0975	0.1053	0.1108
21	0.0282	0.0285	0.0294	0.1229	0.1328	0.1400
22	0.0250	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.5600
28	0.0125	0.0126	0.0130	0.6283	0.6793	0.7125
29	0.0112	0.0113	0.0116	0.7892	0.8446	0.8875
30	0.0099	0.0100	0.0103	1.0009	1.0785	1.1359
31	0.0088	0.0089	0.0092	1.2546	1.3616	1.4376
32	0.0079	0.0080	0.0083	1.5414	1.6852	1.7838
33	0.0070	0.0071	0.0074	1.9392	2.1395	2.2720
34	0.0062	0.0063	0.0066	2.4378	2.7173	2.8962
35	0.0055	0.0056	0.0059	3.0506	3.4391	3.6803
36	0.0049	0.0050	0.0053	3.7803	4.3140	4.6368
37	0.0044	0.0045	0.0048	4.6089	5.3259	5.7505
38	0.0039	0.0040	0.0043	5.7431	6.7406	7.3195
39	0.0034	0.0035	0.0038	7.3539	8.8041	9.6306
40	0.0030	0.0031	0.0034	9.1860	11.2227	12.3700

*ASTM B33 sets no standard for minimum resistance. This is only an indicator to investigate other aspects such as tin-thickness and tin coverage.

Conductor:

Tin Plated Copper, Solid or Stranded (ASTM B-33/ASTM B-286)

Bare Copper and other conductors available

ETFE is a Fluoropolymer compound with excellent electrical properties, heat resistance, chemical resistance, and abrasion resistance. Commonly used in winding wires, UL AWM wires, and medical applications Self-Bonding Overcoat Information: The Self-Bonding Overcoat is a proprietary material intended for bonding the product together and it should not be considered an additional layer of insulation nor should it be used for any additional electrical or mechanical properties

INSULATED WIRE INFORMATION:

Part Number	AWG	Inches	MM	Inches	MM
TCA2 18 awg-sb-1.5	18	0.0403	1.024	0.0493	1.25
TCA2 19 awg-sb-1.5	19	0.0359	0.912	0.0449	1.14
TCA2 20 awg-sb-1.5	20	0.0320	0.813	0.0410	1.04
TCA2 21 awg-sb-1.5	21	0.0285	0.724	0.0375	0.95
TCA2 22 awg-sb-1.5	22	0.0253	0.643	0.0343	0.87
TCA2 23 awg-sb-1.5	23	0.0226	0.574	0.0316	0.80
TCA2 24 awg-sb-1.5	24	0.0201	0.511	0.0291	0.74
TCA2 25 awg-sb-1.5	25	0.0179	0.455	0.0269	0.68
TCA2 26 awg-sb-1.5	26	0.0159	0.404	0.0249	0.63
TCA2 27 awg-sb-1.5	27	0.0142	0.361	0.0232	0.59
TCA2 28 awg-sb-1.5	28	0.0126	0.320	0.0216	0.55
TCA2 29 awg-sb-1.5	29	0.0113	0.287	0.0203	0.52
TCA2 30 awg-sb-1.5	30	0.0100	0.254	0.0190	0.48
TCA2 31 awg-sb-1.5	31	0.0089	0.226	0.0179	0.45
TCA2 32 awg-sb-1.5	32	0.0080	0.203	0.0170	0.43
TCA2 33 awg-sb-1.5	33	0.0071	0.180	0.0151	0.38
TCA2 34 awg-sb-1.5	34	0.0063	0.160	0.0143	0.36
TCA2 35 awg-sb-1.5	35	0.0056	0.142	0.0136	0.35
TCA2 36 awg-sb-1.5	36	0.0050	0.127	0.0130	0.33
TCA2 37 awg-sb-1.5	37	0.0045	0.114	0.0125	0.32
TCA2 38 awg-sb-1.5	38	0.0040	0.102	0.0120	0.30
TCA2 39 awg-sb-1.5	39	0.0035	0.089	0.0115	0.29
TCA2 40 awg-sb-1.5	40	0.0031	0.079	0.0111	0.28
