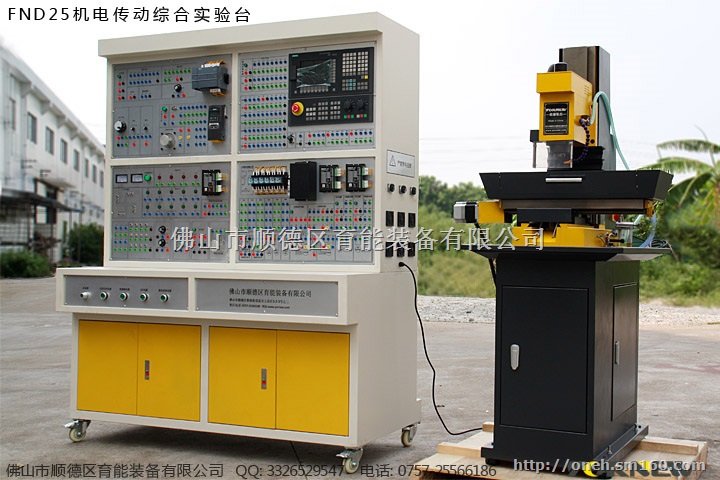

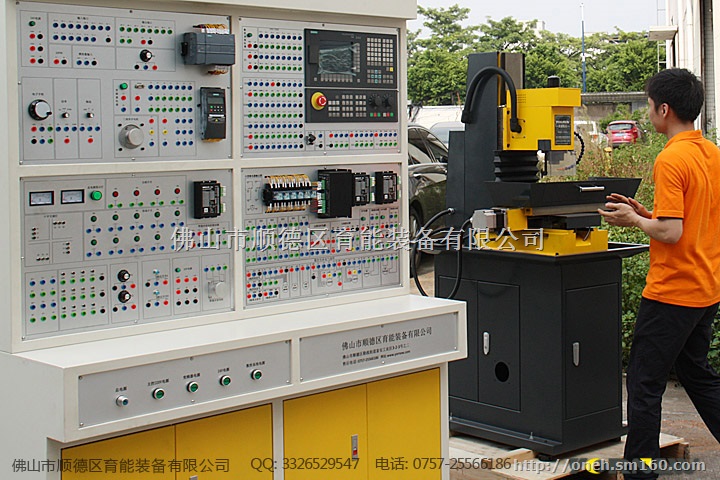

育能牌工业4.0机电传动控制试验台

 机电传动控制又是机械设计制造及其自动化技术的一门专业技术。主要研究，解决与生产机械的电气传动控制有关问题，阐述机电传动控制原理，介绍常用控制电路以及控制电路设计等技术。

本实验装置开放化，作为教学、实验、实训的载体，将PLC作为控制器，结合典型的工业应用设计了丰富的实验、实训项目，使学生将教、学、做一体化，可丰富学生的工程系统观、大大提高学生的工程设计与工程实践能力。除了用于教学实验、实训外，还可作为大学生工程训练、课外创新、课程设计、毕业设计平台，还可作为企业培养机电设备管理或操作人员的平台。整个系统采用透明的电气连接方式，每个部件配置标准接线端子，方便学员对真正数控知识的学习和掌握。因此，本装置在电气技术设计、故障诊断、电气维修、数控机械设计、故障诊断维修、控制编程设计等多方面对学员进行实训；

基本实验项目

1.PLC认知，Gi~1I(软硬件结构、系统组成、基本指令、接线、编程下载等)
2.三相异步电动机典型控制实操实训(点动、自锁、正反转、星三角换接启动等)
3.PLC与步进电机控制
4.PLC控制LED数码管
5.变频器功能参数设置与操作
6外部端子点动控制
7.变频器控制电动机正反转
8.多段速度选择变频调速
9.变频器无级调速
10.外部模拟量方式的变频调速控制
11.瞬时停电起动控制
12基于PLC的变频器外部端子的电动机正反转控制
13.基于PLC数字量方式多段速控制
14.基于变频器模拟量方式变频开环调速控制
15.PLC与变频器通信控制
16.PLC与伺服脉冲控制
17.伺驱动器模拟调速模式
18.数控机床的基本组成及功能部件的认识实验
19.数控系统使用实验
20.基于数控G代码的多点定位孔加工实验
21.基于数控G代码的平面轨迹加工实验
22. PLC与控制数控机床步进电机实验

技术参数

●电气安装平台尺寸：1200*1000mm

●控制器安装平面尺寸：1200*500mm

●电气柜实验台：1500*1000*1900mm

●交流伺服单元：750W伺服电机及驱动器，配有相应的软件

●支持远程文件传输、U盘读取数据等多种通讯方式

●变频器单元：西门子SIEMENS变频器MM440(2UC17-5AA1)，OBPOO-OAA1西门子变频器面板

●步进驱动及电机：6N.m电机和4N.m电机及驱动模块

●三相异步电机：120W/380V/1200转

●直流无刷电机功率：1.1kw

●接近开关：频率: 50 额定电压: 24(V) 额定电流: 10(A) 检测距离: 7(mm)

●主轴转速：0-3500转/分钟

●数控系统：育能808MD2工业级数控系统

●系统分辨率：0.00125mm

●X/Y/Z轴行程范围：300/175/270mm

●丝杆：工业级滚珠丝杆

●机械为铸件一体小型化结构

●重复定位精度：0.02mm

●主轴锥度：MT3

●工作台 T 型槽尺寸：12 mm

●工作台 T 型槽个数：3

●工作台尺寸：450 × 160mm

●电源单元：使用220伏电压，电源保护和配电元件，配置电源保护和配电元件，同时配置直流开关电源，为系统提供使用电源；24VDC 3A输出和5V 1A输出；配置220VAC和直流电源信号指示灯；配置电压漏电保护、电流漏电保护器和保险器，保护人身安全
