直线式隧道窑和并列式隧道窑陶瓷纤维吊顶保温方案

隧道窑平吊顶包括直线窑平吊顶与并列式窑平吊顶，两者均是采用陶瓷纤维模块方式对隧道窑窑顶进行保温施工，做成轻质隧道窑耐火纤维炉衬。

直线窑是烘干段与焙烧段在一条线上：

并列窑是烘干段与焙烧段并列分开，有一烘一烧

每隔一定时间推车机将装有码坯机的窑车，从窑前端推入窑内，砖坯入窑内后开始被烟气预热，随着窑车像烧成带移动加热至规定的*度并经一定时间保温，制成品可烧成，烧成制品经冷却带冷却后出窑。

直线窑和并列窑都是耐火砖+红砖砌筑墙体，窑顶采用全纤维平吊顶保温炉衬。

温度区间：950℃-1150℃（通常情况不会达到1150℃）

材质选择：高纯陶瓷纤维模块+标准陶瓷纤维毯。

300mm模块（补偿加强密封）+两层30mm厚毯子折叠压缩至50mm厚做平铺毯+5mm表面固化剂

锚固件：S304锚固件

隧道窑平吊顶低温区陶瓷纤维保温（预热带+冷却带）

温度区间：300℃-950℃

保温厚度：250mm硅酸铝纤维折叠块（补偿毯加强密封）+30/50mm平铺毯+5mm表面固化剂：

材质选择：标准陶瓷纤维模块+标准陶瓷纤维毯

锚固件：304锚固件

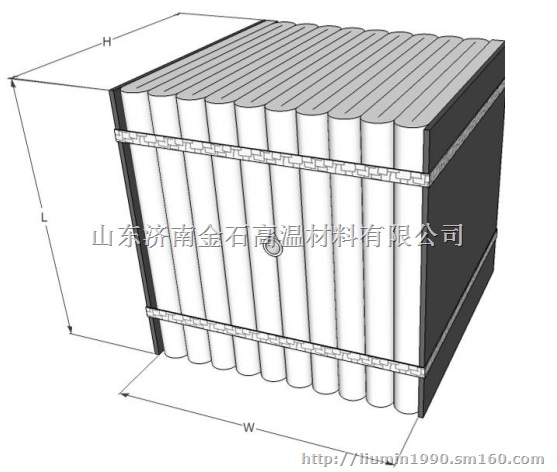

耐火棉陶瓷纤维吊顶模块是一种轻质、长寿、高效的保温绝热材料，与传统的绝热材料相比，它具有以下优势：

l 性价比高，建造成本、工时、周期远低于耐火砖结构。

l 寿命长，材料成分极为稳定，稳定使用寿命可以达到5~10年，有效节约维修成本及加强了使用周期。

l 节能效果明显，一条常规隧道窑，一年可以节省燃煤100~200吨，有效降低成本，增加利润及竞争力。

l 密度低：比轻质隔热砖炉衬轻75%以上，比轻质浇注料炉衬轻90%到95%。如采用纤维炉衬可大大减轻窑炉的钢结构负荷，延长炉体使用寿命。

l 抗急冷急热，不会因为开停炉受到损坏，不会出现脱落开缝等问题。

l 施工简便：施工过程无需留设膨胀缝，施工人员经过基本培训即可上岗，施工技术因素对炉衬绝热效果的影响小，施工成本大大降低，有效节省打窑时间。

l 无需烘炉：炉衬施工完毕即可投入使用，无需烘炉程序。
