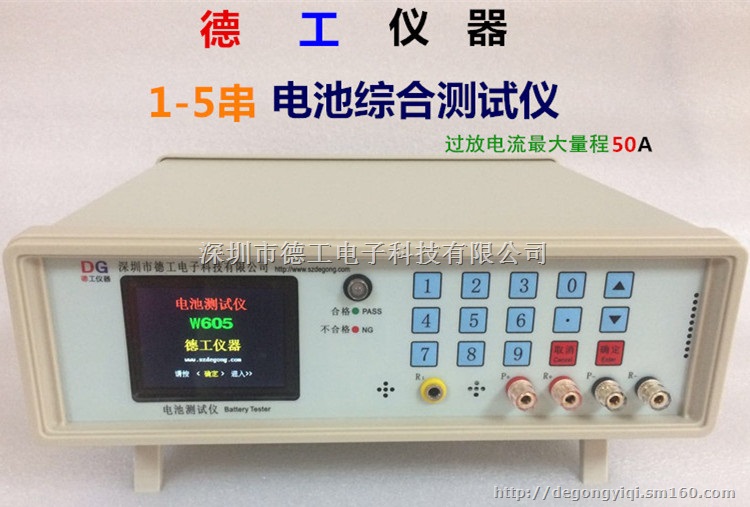

1-5串 电池综合测试仪 W605德工电池检测仪器
1.1、功能简介:
此德工电池测试仪W605，电压量程25V。适合测试过电流保护（瞬间保护电流）在50A内的1-5串锂离子、聚合物等电池组。其中测试单节，两串电池组过流量程为30A，3-5串电池组过流量程为50A最大。（注：不能超量程测试；不允许正负极接反测试）
1.2、仪器特点
1.2.1 测试功能齐全、量程大、精度高、速度快；最快只需2秒即可测试出所有参数。
1.2.2仪器界面全中文、菜单式、彩色屏幕显示；数字键盘直接输入数字操作；
1.2.3 测试功能可选，需要测什么参数直接选定，不选则不测试；直接输入数字设置上下限范围报警。
1.2.4 放电过流最大测试量程50A；测试结果全数值精确显示；合格项数值字体颜色为绿色，不合格项字体为红色，测试结果一目了然；仪器同时声光报警，蜂鸣器和指示灯提示；
1.2.5仪器自带电池激活功能，测试前后均对电池进行激活；激活延时、过流延时值均可自行设置。
1.2.6可测试两次开路电压；可设置3秒充电测试、3秒放电测试，显示充、放电时的动态电压值。
1.2.7可增加联机通讯、信号输出功能；（此功能需另外收费选做！）
2、具体测试功能：
电池电压、 负载电压（压差）、 内阻、 充电电流（电压）、 放电电流、
充电过流、短路保护时间、 短路保护恢复电压、 放电过流、测完电压、
识别（热敏、NTC）电阻R1、电池容量测试（通常需要几个小时才能测试出）
2.1、每一项测试功能均可选择是否测试；
2.2、每一项测试功能均可设置上下限范围声光报警提示；
2.3.1、电池电压、测完电压：分别为测试开始时和测试完成时的电池电压；
最小分辨率为0.0001V（0.1mV）；可设置范围：0.01-25.00V。
2.3.2、负载电压（压差）：是指带一定负载电流(放电)后电池的电压；
负载电流可设范围50-10000mA。延时模式下：放电时间可设范围：100-3000mS。动态显示带载电压。
2.3.3、内阻：整个电池的交流内阻。最小分辨率为0.1mΩ；可设置范围：1-999mΩ。
2.3.4、充电电流（电压）：设置一定的电流给电池进行充电，检测电池的充电功能。
充电电流可设范围：50-5000mA。延时模式下：充电时间可设范围：100-3000mS。显示充电时动态电压。
2.3.5、放电电流：设置一定的电阻给电池进行放电，显示电池的放电电流值。
可设置电阻范围：1-100Ω。电流可设范围0.01-10.00A
2.3.6、充电过流：电池所允许充电的瞬间最大电流值；超过这个电流值则电池会关闭充电。
最小分辨率为0.001A；可设置范围：0.01-10.00A。
2.3.7、短路保护时间：短路时电池开启短路保护功能的反应时间。
最小分辨率为0.001mS；可设置范围：0.0-99.9mS。
2.3.8、短保恢复电压:电池短路保护断开后，检测电池在规定的时间内恢复过来的电压值。
恢复方式可选：充电恢复/开路恢复；恢复时间可设：1-5000mS；恢复电压可设范围0.01-25.00V。
2.3.9、放电过流：为电池所允许放电的最大瞬间电流值；超过这个电流值则电池会关闭放电。
最小分辨率为0.001A；可设置范围：0.01-50.00A。单双节电池量程30A，3-5串电池为50A量程。
2.3.10、电阻测试：对电池识别电阻（热敏电阻、NTC电阻）R1进行检测。
最小分辨率为0.001KΩ；可设置范围：0.1-999.9KΩ。
2.3.11、容量测试：仪器先给电池（恒流、恒压）充满电，再（恒流）放电来测试电池/电芯的容量大小；最小分辨率为1mAh；测试范围0-9999mAh；
可设置范围：充放电电流：50-2000mA；充电时间：1-1200分钟；充放电截至电压：0.01-25.00V。
3、技术指标：测量范围及精度
测试项目 | 范围 | 最小分辨率 | 准确度(校准后) |
电压 | 9.9999 V | 0.1mV（0.0001V） | ±（0.05%RD+1mV） |
24.999V | 1mV（0.001V） | ±（0.05%RD+10mV） | |
内阻 | 999mΩ | 0.1mΩ | ±（0.5%RD+2mΩ） |
短保时间 | 99.9 mS | 0.001mS | ±（1%RD +5） |
放电过流 | 10A | 1mA（0.001A） | ±（3%RD +5） |
50A | 10mA | ±（5%RD +3） | |
充电过流 | 10A | 1mA（0.001A） | ±（2%RD +5） |
充电电流（3秒测试） | 50—5000mA | 1mA | ±（2%RD +8） |
负载放电电流（3秒测试） | 50—10000mA | 1mA | ±（2%RD +5） |
识别电阻R1 | 999.9KΩ | 0.001KΩ | ±（2%RD +5） |
容量 | 9999mAh | 1mAh | ±3% |
充电电流（1200分钟测试） | 50—2000mA | 1mA | ±（2%RD +8） |
放电电流（1200分钟测试） | 50—2000mA | 1mA | ±（2%RD +5） |
3.1.1工作环境温度：0-40℃，相对湿度：＜75% 3.1.2电源电压：240V±10% 50Hz （110V可选） 3.1.4仪器大小： 290mm(L)*270m(W)*100mm(H) 重约：4KG | |||
4、联机通讯功能（此功能需另外收费选做）
4.1可增加电脑连接的通讯功能（即开放RS232通讯协议）；（此为选做项）；
4.2 可以增加用于PLC（ I/O口）的测试结果信号输出功能；（此为选做项）；

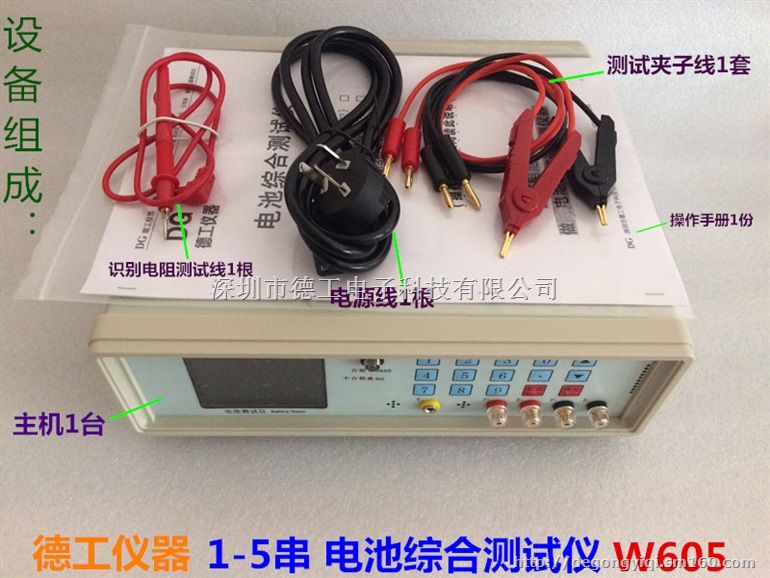

5、设备组成与保修事宜（仪器自购买之日起，主机保修一年！零配件不保修！）
电池测试仪主机1台，测试线1套，电源线1根，使用说明书1份（含保修卡）。
