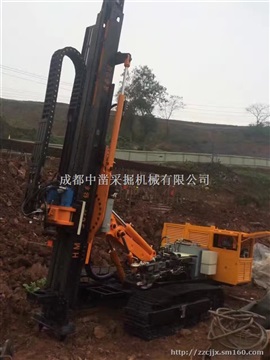

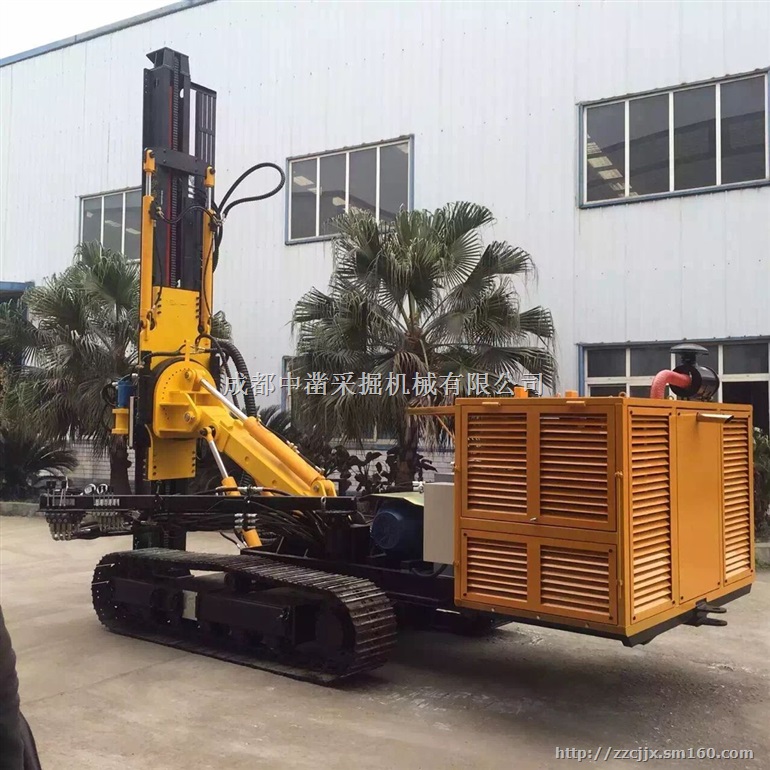

哈迈HM90A全液压履带式多功能钻机

一、 钻车的用途及特点

钻车的用途:

全液压履带式多功能钻机主要用于抗浮锚杆、铁路、公路、水利、水电站工程及锚固工程的锚固孔、排水孔、注浆孔施工，以及还用爆破工程的爆破孔和隧道管棚支护孔的施工。

钻车的性能特点:

钻车结构紧凑，设计模块化，便宜拆卸维修；机械部分考虑整机配 重，设计高强度；采用全液压控制，操作方便灵活。

本机采用低速大扭矩马达，使整机性能稳定、可靠、寿命长。

本机适用范围广，钻进能力强；动力头行程长，钻进效率高。

动力头与导轨采用新型耐磨板连接，导轨磨损很少。

钻车钻孔角度范围大，可0～360度。履带行走、大臂升降、轨道前后倾角、轨道左右偏转、副轨道升降多功能设计使钻孔定位方便、可靠。

钻车可适用多种钻进工艺方法。

二、 全液压履带式多功能钻机的主要技术参数：

1、        钻孔直径（mm）：Φ150～Φ260

2、        钻孔深度 （m）： 50～120

3、        钻杆规格（mm）：Φ89/114×(1500-3000)

4、        钻孔角度（°）：0～360（任意角度都可施工）

5、        爬坡能力（°）：20

6、        动力头输出转速（rpm）：40；80

7、        动力头输出扭矩（N·M）：6000

8、        动力头行程（mm）：3500

9、        副轨道行程（mm）：900

10、       动力头提升力（KN）：60 （0～65连续可调）

11、       动力头进给力（KN）：45 （0～50连续可调）

12、       液压系统额定压力（Mpa）：16

13、       电机型号：Y200L—4  机座：B35  功率：30 KW

14、       钻车质量：总质量为8300Kg

15、       ①主机外形尺寸（长×宽×高）（mm）：

  运 输 状 态： 5500×2120×2500
