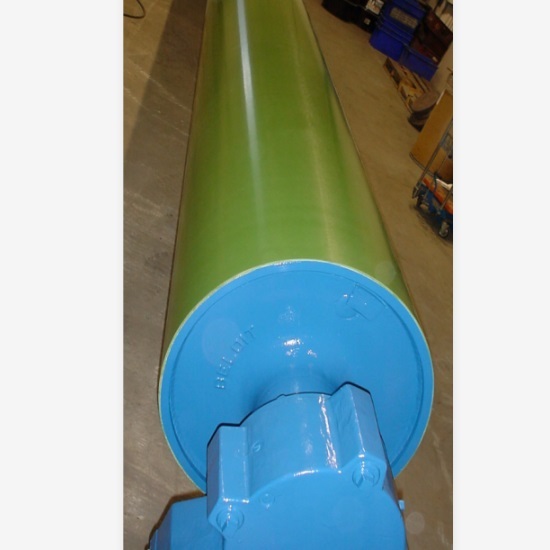

聚氨酯弹性体耐磨型胶辊【高耐磨胶辊聚氨酯改性材料系列】与B组分使用氨类扩链剂（如MOCA），生产的产品具有高硬度、高强度、高耐磨性、耐切割、抗冲击、耐老化等优点，工艺操作性非常好。
用于生产各种高耐磨聚氨酯制品，如：耐磨胶辊、耐磨脚轮、耐磨垫块、密封件等。
高耐磨胶辊聚氨酯改性材料系列Se-901A-M1、Se-951A-M1系列为普通聚醚型聚氨酯浇注材料，常温下为液体；
特性 | 试验方法 | A组分指标（B组分为MOCA） | |
材料编号 | Se-901A-M1 | Se-951A-M1 | |
材料类型 | 聚醚 | ||
外观，80℃ | 目测 | 浅黄色透明粘稠液体 | |
粘度，80℃，cps | HG/T 3323-1982 | 150～450 | 300～600 |
密度，50℃，g/cm3 | 1.10±0.03 | 1.10±0.03 | |
混合温度，℃ | 80～85 | 80～85 | |
凝胶时间，min | 旋转粘度计/秒表法 | 6～9 | 3～5 |
硬度，邵A，度 | GB/T 531.1-2008 | 90±3 | 95±3 |
拉伸强度，MPa | GB/T 528-2008 | ≥25 | ≥25 |
扯断伸长率，% | GB/T 528-2008 | ≥350 | ≥350 |
撕裂强度，kN/m | GB/T 529-2008 | ≥80 | ≥90 |
聚氨酯弹性体耐磨型胶辊材料系列Se-951A-M1、Se-901A-M1系列为普通聚酯型聚氨酯浇注材料，常温下为固体。
特性 | 试验方法 | A组分指标（B组分为MOCA） | |
材料编号 | Se-951A-M1 | Se-901A-M1 | |
材料类型 | 聚醚 | ||
外观，80℃ | 目测 | 浅黄色透明粘稠液体 | |
粘度，80℃，cps | HG/T 3323-1982 | 1000～1500 | 1200～1700 |
密度，50℃，g/cm3 | 1.22±0.03 | 1.22±0.03 | |
混合温度，℃ | 80～85 | 80～85 | |
凝胶时间，min | 旋转粘度计/秒表法 | 3～5 | 5～8 |
硬度，邵A，度 | GB/T 531.1-2008 | 95±3 | 90±3 |
拉伸强度，MPa | GB/T 528-2008 | ≥45 | ≥45 |
扯断伸长率，% | GB/T 528-2008 | ≥450 | ≥500 |
撕裂强度，kN/m | GB/T 529-2008 | ≥100 | ≥90 |
