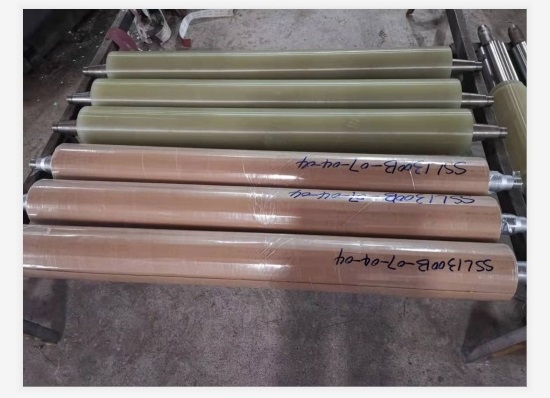

耐溶剂型聚氨酯胶辊材料【耐溶剂胶辊改性材料】用于生产各种耐溶剂胶辊，如：涂覆胶辊（彩钢板涂覆胶辊）、印刷胶辊、薄膜分切辊、UV辊等。
Se-3系列耐溶剂胶辊改性材料特性及物性
特性 | 试验方法 | A组分指标 | |||
材料编号 | Se-401A-S3 | Se-501A-S3 | Se-551A-S3 | Se-651A-S1 | |
外观，80℃ | 目测 | 浅黄色透明粘稠液体 | |||
粘度，80℃，cps | HG/T 3323-1982 | 400～800 | 800～1300 | 1000～1500 | 300～700 |
密度，50℃，g/cm3 | 1.22±0.03 | 1.22±0.03 | 1.22±0.03 | 1.22±0.03 | |
混合温度，℃ | 80～85 | 80～85 | 80～85 | 80～85 | |
凝胶时间，min | 旋转粘度计 | 25～40 | 25～40 | 20～35 | 20～35 |
硬度，邵A，度 | GB/T 531.1-2008 | 40±3 | 50±3 | 57±3 | 65±3 |
拉伸强度，MPa | GB/T 528-2008 | ≥4.5 | ≥8.5 | ≥10.5 | ≥10.0 |
扯断伸长率，% | GB/T 528-2008 | ≥400 | ≥450 | ≥450 | ≥350 |
撕裂强度，kN/m | GB/T 529-2008 | ≥18 | ≥25 | ≥30 | ≥20 |
注：试片制作：100℃一段硫化1h、100℃烘箱烘烤8～10h后室温放置4小时以上再测试。物性测试条件：23±2℃。
耐溶剂型聚氨酯胶辊材料【耐溶剂胶辊改性材料】为聚酯型聚氨酯浇注材料，常温下为固体，B组分使用小分子醇氨和小分子多元醇做扩链剂，生产的产品具有中低硬度、较好强度、较好耐磨性、弹性好、耐溶剂性好、低溶胀、耐老化、表面加工性好、与辊芯粘合性好等优点，工艺操作性好。
进入21世纪印刷胶辊有了一次较大的革命，聚氨酯胶辊厂家 供应商不受气候地域等条件的制约，开发出高耐磨、强性好、耐腐蚀等高品质的浇注型聚氨酯预聚体材料生产的聚氨酯胶辊
