产 品 规 格 书

PH3.9-7.8透明屏

文件编号:CREE-ITP3.91S

版本号:V8.0 版 本

生效日期: 2019/02/21

内 容 提 要

产品概要及特点----------------------------------------------- 2

产品参数----------------------------------------------- 3

包装视图-----------------------------------------------5

1.适用范围

本技术规格书仅适用于TR系列PH3.9-7.8透明屏、七分之一扫描、半户外高亮配置产品。

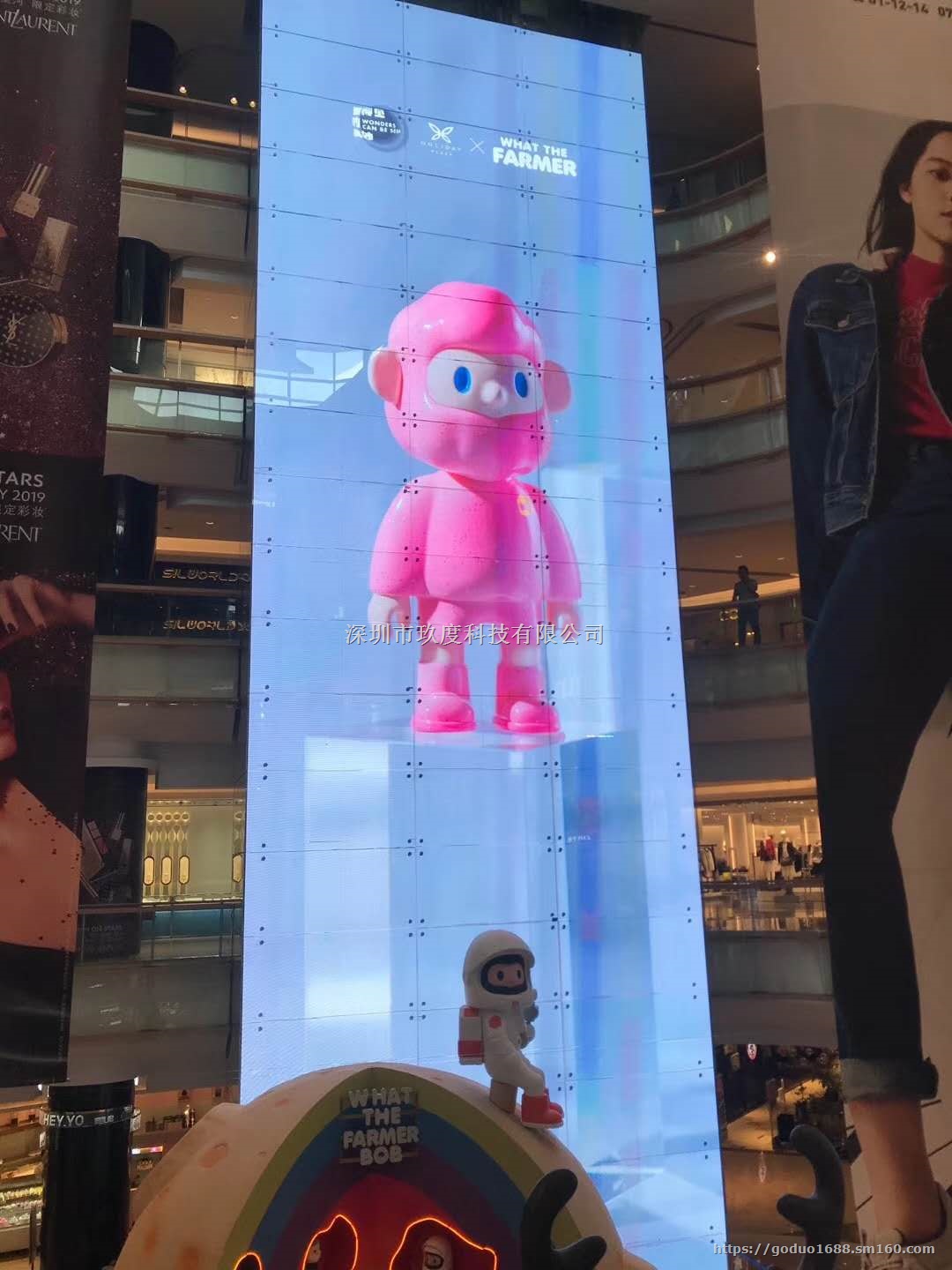

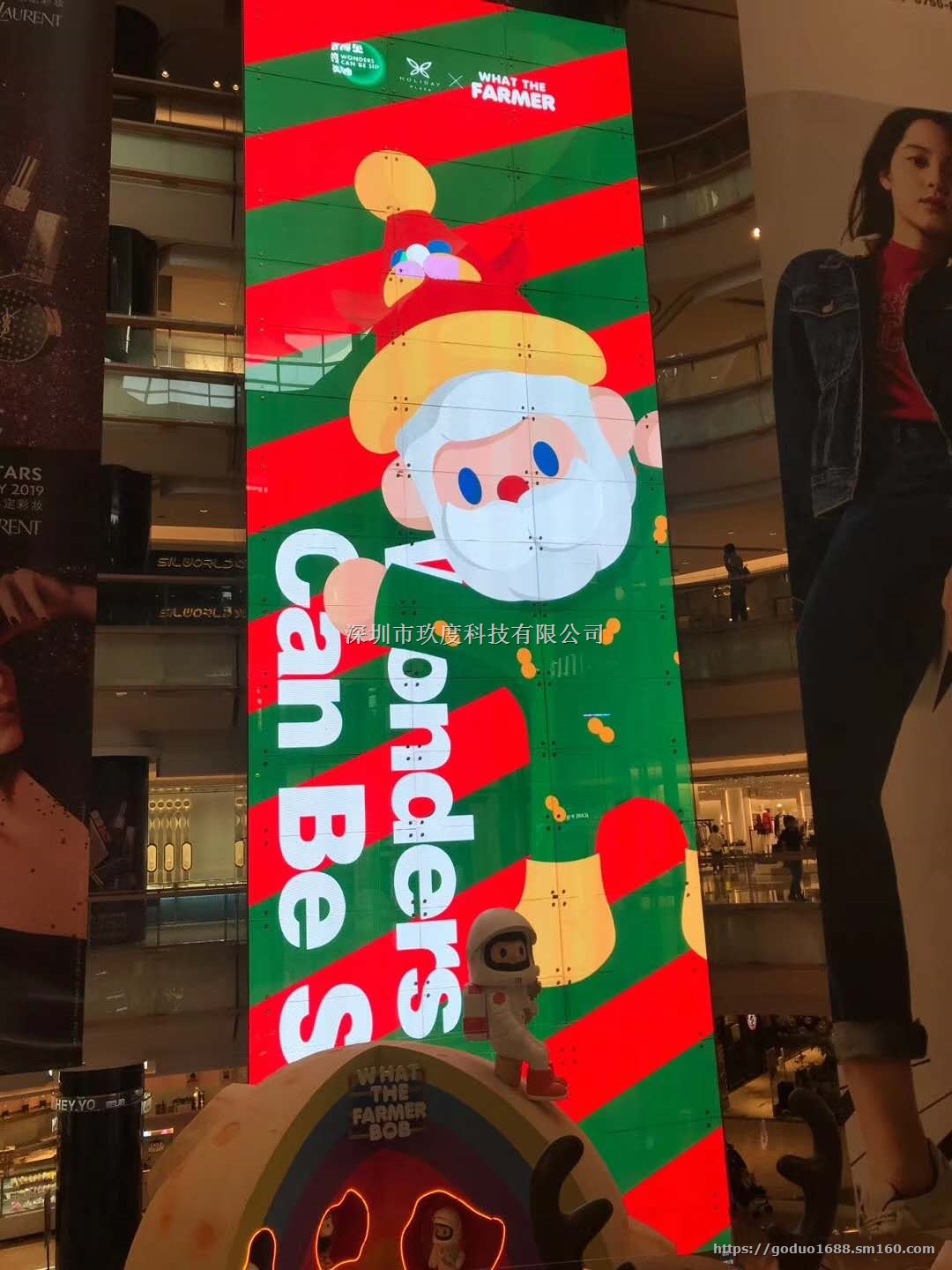

2.产品概要

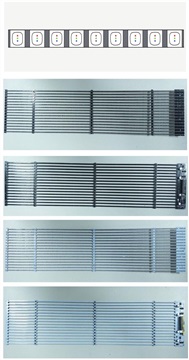

lPH3.9-7.8透明屏模组主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点，再焊接到PCB板上而成显示单元块。

l此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等。

l通过信号驱动红色LED、绿色LED和蓝色LED的驱动芯片。

l此单元板前后均加装2.0mm透明PC耐力板材，平整度高、防护性强、不易刮花不易变色。

3.产品特点

l采用超高亮的1921/1820 防水LED灯珠 。

l箱体尺寸宽500×高500（mm）、宽1000×高500（mm）、宽1000×高1000（mm）可选。

l订制快速连接锁扣、电源信号二合一接插件；采用条形超小电源、控制卡，无排线设计，安全可靠。

l单个箱体约3.5kgs（500×500mm箱体），重量轻易于安装、拆卸。

l可进行单点、单灯维护，成本低。

l采用恒流方式驱动LED，发光均匀，功耗低。

l像素间距横向为3.9mm，枞向为7.8mm，模组尺寸宽500×高125（mm）、共有126*16个像素点，每个像素点由1RGB组成 。

l采用台湾聚集MY9866-QFN封装IC 。

l定制4层集成电路板。

l采用低温含银锡膏配方（Alloy：Sn62.8%/Pb36.8%/Ag0.4%）。
