产 品 规 格 书

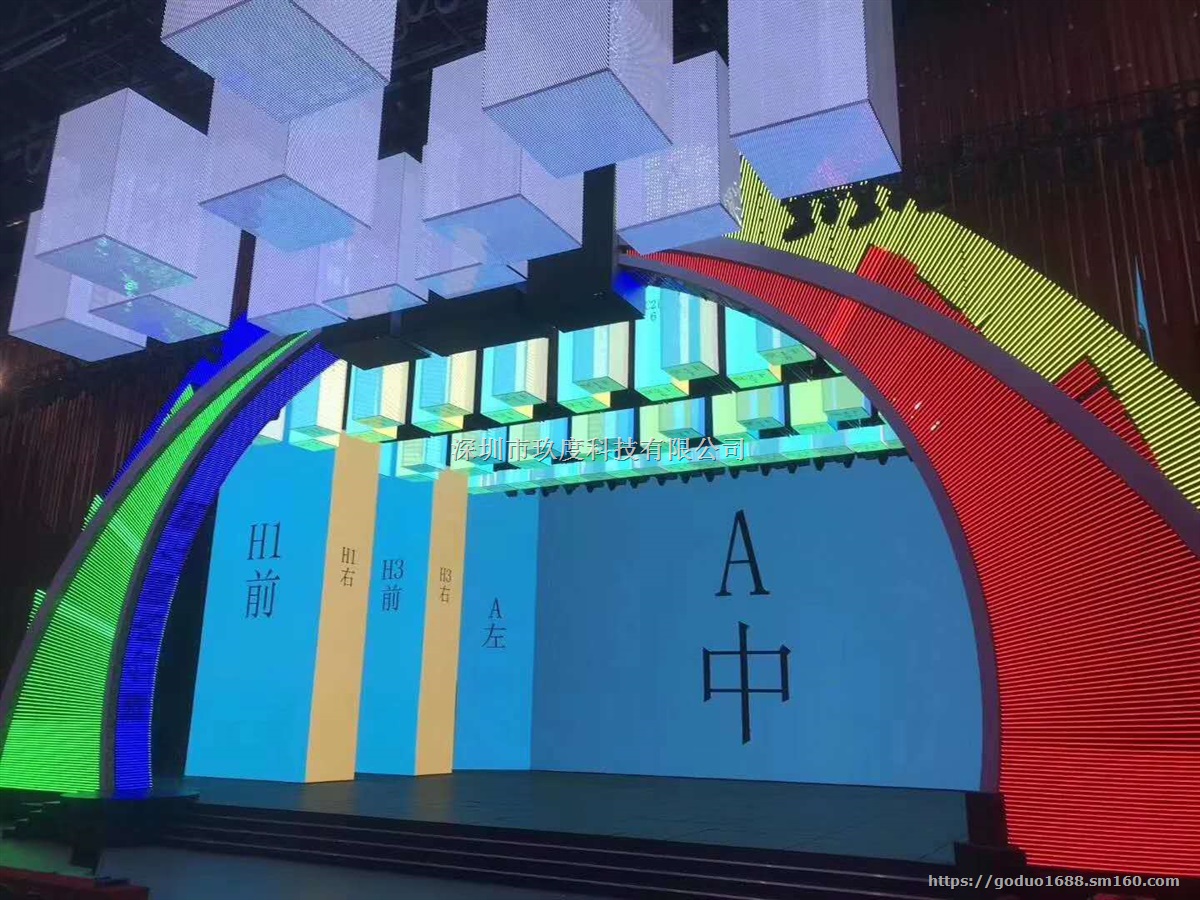

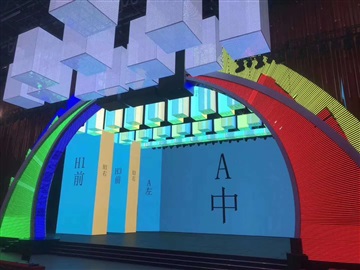

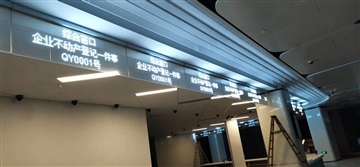

PH3.9-7.8透明屏
文件编号:CREE-ITP3.91S
版本号:V8.0 版 本
生效日期: 2019/02/21
内 容 提 要
产品概要及特点----------------------------------------------- 2
产品参数----------------------------------------------- 3
包装视图-----------------------------------------------5
1.适用范围
本技术规格书仅适用于TR系列PH3.9-7.8透明屏、七分之一扫描、半户外高亮配置产品。

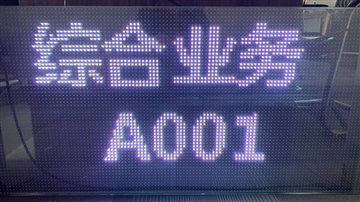

2.产品概要
lPH3.9-7.8透明屏模组主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点，再焊接到PCB板上而成显示单元块。
l此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等。
l通过信号驱动红色LED、绿色LED和蓝色LED的驱动芯片。
l此单元板前后均加装2.0mm透明PC耐力板材，平整度高、防护性强、不易刮花不易变色。
3.产品特点
l采用超高亮的1921/1820 防水LED灯珠 。
l箱体尺寸宽500×高500（mm）、宽1000×高500（mm）、宽1000×高1000（mm）可选。
l订制快速连接锁扣、电源信号二合一接插件；采用条形超小电源、控制卡，无排线设计，安全可靠。
l单个箱体约3.5kgs（500×500mm箱体），重量轻易于安装、拆卸。
l可进行单点、单灯维护，成本低。
l采用恒流方式驱动LED，发光均匀，功耗低。
l像素间距横向为3.9mm，枞向为7.8mm，模组尺寸宽500×高125（mm）、共有126*16个像素点，每个像素点由1RGB组成 。
l采用台湾聚集MY9866-QFN封装IC 。
l定制4层集成电路板。
l采用低温含银锡膏配方（Alloy：Sn62.8%/Pb36.8%/Ag0.4%）。
4.产品参数
4.1Led灯珠参数
产品型号 | 颜色 | 中心波长 | 测试电流 | 测试电压 | 亮度 | 发光角度（水平/垂直） |
| 红（R） | 622nm | 15mA | 2.0V | 450~540mcd | 110°/110° |
绿（G） | 522nm | 8mA | 3.0V | 730~880mcd | 110°/110° | |
蓝（B） | 472nm | 5mA | 3.0V | 105~130mcd | 110°/110° |
4.2Led单元板参数
| 光学特性 | LED封装方式 | SMD1921/1820 |
水平可视角度 | ≥110度 | ||
垂直可视角度 | ≥110度 | ||
亮度 | 3000-5000 CD/㎡ | ||
像素点间距 | 横向3.9mm，纵向7.8mm | ||
像素构成 | 1RGB | ||
单元板分辨率 | 126×16=2016Dots | ||
驱动方式及IC | 7扫MY9866-QFN | ||
物理特性 | 单元板尺寸（宽*高*厚） | 500×125×15mm | |
单元板重量 | 250g | ||
单元板平整度公差 | ≤0.1 mm | ||
结构特点 | 灯驱合一 | ||
电学特性 | 输入电压（直流） | 4.6-5.5V | |
最大电流 | ≤6A | ||
单元板最大功率 | ≤30W | ||
平均无故障时间 | ≥365X24小时 | ||
使用寿命 | ≥7X365X24小时 | ||
像素失控率 | ﹤1/100000 | ||
使用环境 | 使用环境 | 半户外/室内 | |
工作温度范围 | -20至65℃ | ||
工作湿度范围 | 10%至90% RH | ||
存储温度范围 | 0至40℃ | ||
存储湿度范围 | 30%至60% RH |
4.3单元箱体参数
| 光学特性 | 水平最大视角 | ≥140度 |
水平最大视角 | ≥140度 | ||
箱体分辨率（500*500箱体） | 126×64=8064 Dots | ||
箱体分辨率（1000*500箱体） | 252×64=16128 Dots | ||
像素密度 | 32256Dots | ||
接收卡 | Nova-A4S | ||
发送卡 | Nova-600+DIS300 | ||
控制方式 | 同步 | ||
刷新率 | ≥3840Hz | ||
系统平台 | Windows系统 | ||
物理特性 | 箱体尺寸（宽*高*厚） | 500×500×50mm 1000×500×50mm 1000×1000×50mm | |
通透率 | 约78% | ||
箱体重量 | 约3.5Kg/4Kg | ||
箱体材质 | 开模铝型材 | ||
箱体颜色 | 银/黑/各种订制色 | ||
取集方式 | 提手×2 | ||
箱体连接方式 | 快速连接锁扣 | ||
防护 | 前面PC耐力面板 | ||
维护方式 | 前维护 | ||
包装方式 | 航空箱/木箱/纸箱 | ||
电学特性 | 输入电压（直流） | 110V/220V | |
最大电流 | ≤24A/48A | ||
箱体最大功率 | ≤120W/240W | ||
箱体平圴功率 | ≤36W/72W | ||
电源连接方式 | 开模订制二合一快速插头 | ||
信号连接方式 | |||
接口定义 | HUB-BLP-V02 | ||
使用环境 | 应用领域 | 租赁/工程 | |
使用环境 | 不防水 | ||
工作温度范围 | -20至65℃ | ||
工作湿度范围 | 10%至90% RH | ||
存储温度范围 | 0至40℃ | ||
存储湿度范围 | 30%至60% RH |
