一、概述

涡轮流量计（以下简称TUF）是叶轮式流量（流速）计的主要品种，叶轮式流量计还有风速计、水表等。在各种流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度*的产品，而TUF又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。至今，这类流量计产品可达技术参数：口径4-500mm，压力达60MPa，温度为-20-300℃，像这样的技术参数其他两类流量计则是难以达到的。

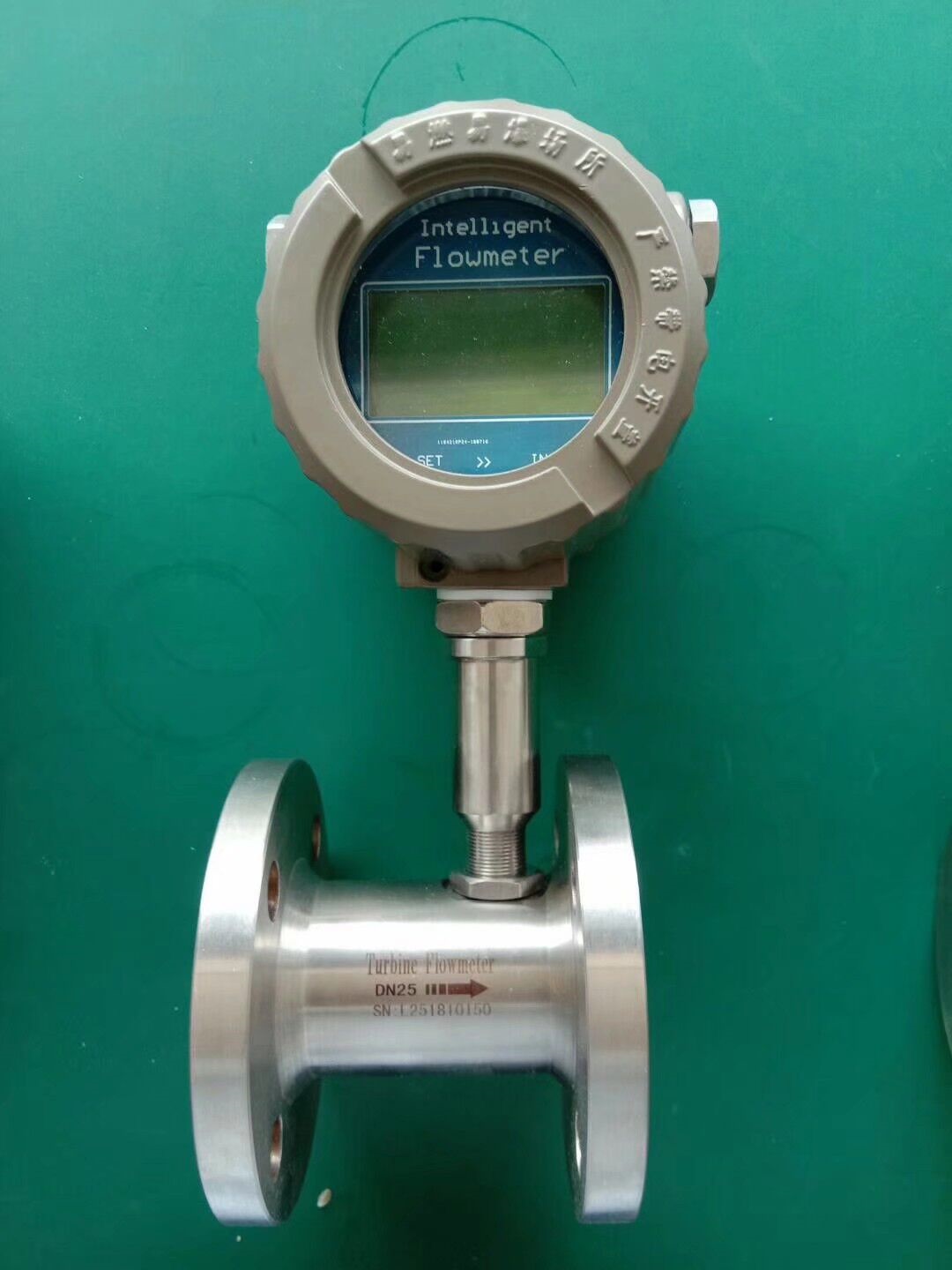

LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

二、工作原理

图1所示为TUF传感器结构图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
TUF的实用流量方程为
 qv=f/K (7.1)  qm=qvρ (7.2)式中 qv,qm－分别为体积流量，m3/s，
质量流量，kg/s；
f－流量计输出信号的频率，Hz；
K－流量计的仪表系数，P/m3。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体的流动机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件，系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

涡街流量计、电磁流量计、超声波流量计、气体涡轮流量计、椭圆齿轮流量计、

旋进旋涡流量计、金属管浮子流量计、质量流量计、小流量微型流量计、非标定制流量计、液体涡轮流量计、差压变送器、孔板流量计、压力变送器、温度变送器、液位、物位、料位计、插入式流量计、流量积算仪、阿纽巴流量计、流量定量控制仪、潜水式流量计、远程视频传送器、PH/ORP测量仪、通用流量显示仪、超声波明渠流量计、自动监测记录仪。

三、产品特点

1） 高精确度，对于液体一般为±0.25％R－±0.5％R，高精度型可达±0.15％R；而介质为气体，一般为±1％R－±1.5％R，特殊专用型为±0.5％R－±1％R。在所有流量计中，它属于最精确的。
2） 重复性好，短期重复性可达0.05％-0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。
3） 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗*能力强。可获得很高的频率信号（3-4kHz），信号分辨力强。
4） 范围度宽，中大口径可达40：1-10：1，小口径为6：1。
5） 结构紧凑轻巧，安装维护方便，流通能力大。

6）可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。广州铭鸿自动化仪表有限公司

四、基本参数与技术性能

1、基本参数：见表一

2、测量范围和工作压力
