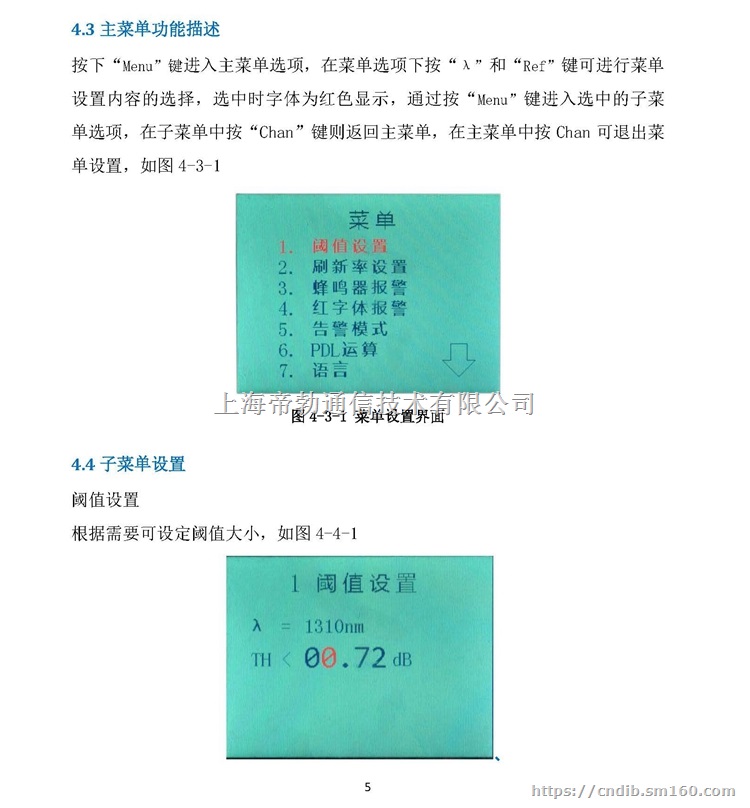

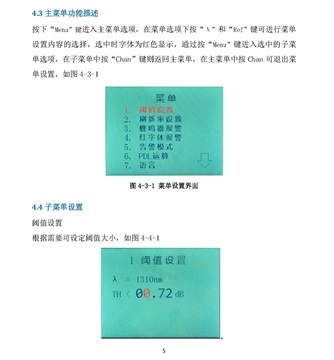

4.3 主菜单功能描述.............................................................................................................5

4.4 子菜单设置 .....................................................................................................................5

4.5 用户自定义波长切换.....................................................................................................9

5使用说明..............................................................................................9

6标准配置............................................................................................10

7测试软件及通信接口.........................................................................11

7.1测试软件介绍..............................................................................................................11

7.2通信接口......................................................................................................................12

7.3用户自定义波长设置 ..................................................................................................12

8维护及保养........................................................................................13

9质量保证............................................................................................13台式光功率计 使用说明书

1概述

1.1 产品描述

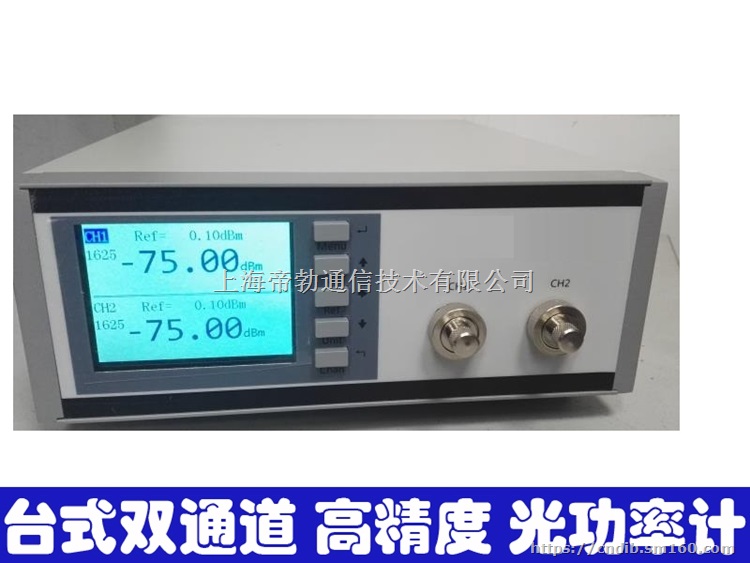

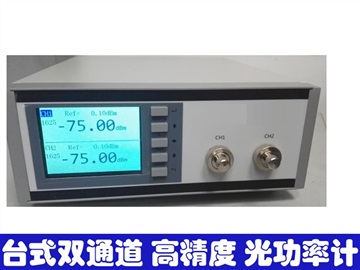

光功率计是公司根据新市场应用，结合多年光功率计研发设计经验开发的新一代台式光功率计。除了提供更优越的动态范围和线性度技术指标，还配置有丰富的菜单设计内容，涵盖阈值设置、告警配置、分光比、PDL、均匀性、附加损耗等功能，可拆卸式外置光功率计探头，可满足广大光器件制造厂商、科研单位、高校应用需求。

1.2 产品特点

1) 光功率计可配置为外置探头或面板式安装

2) 智能化告警与阈值配置

3) 蜂鸣器告警与字体颜色告警设置

4) PDL 功能测试功能

5) 分光比、附加损耗、均匀性测试功能

6) 中英文配置功能

7) 提供 RS232 通信功能，实现无人看守下功率监视，自动存储数据

参数：

波长范围：850~1700nm

探头类型：InGaAs

探测器大小：直径2mm

测量范围：-75~+5dBm

线性度：±0.04dB (-50~+5dBm);±0.08dB(-50~-60dBm);

不确定度：±3%

通道不确定性：0.04dB

测量单位：dBm/W

显示分辨率：0.1/0.01/0.001dB
