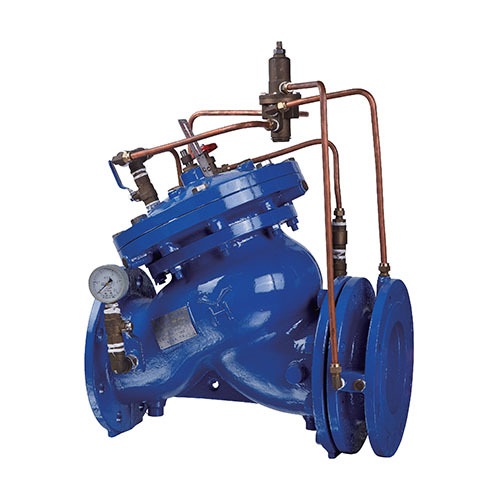

一、产品概述

　　HA003-4X-10/16Q型是一种利用孔板的压差,对阀后流量实现限止或调节 的自控阀门，设定的出口流量不受进口流量或压力变化而影响。设定流量是指阀 门出口所限定的*流量，所以也可称限流阀。当上游供水流量小于设定值时， 主阀全开，阀门不会增加流量;当下游压力大于上游压力时，主阀自动关闭止回。

　　常用孔板的P值(d / D)都在0.5 ~ 0.6之间，孑L板小孔节流处水头损失较大。 本专利通过优化设计，将B值提高至0.8(即d=0.8D)。减小节流处流速，减少水头 损失约50%。

二、技术参数

　　连接法兰符合GB/T17241.6标准，强度和密封试验按GB/T13927执行。 主要试验技术参数见下方表1,主要零件材质见下方表2,外形见下方图1。

三、工作原理

　　1) 启、闭原理

　　孔板1安装在主阀进口处(见图2),通过导阀5对孔板中直径为D的大孔和直 径为d的小孔两处压差(AP)的调节，改变主阀膜片上控制室的压力，从而驱动主 阀膜片和阀瓣作上、下运动，改变主阀的开度，满足下游所设定的流量。下控制室 有固定孔与下游相通，使主阀启闭平稳。

　　当流量小于设定值时，AP也减小，膜片上控制室压力减小，阀门开度加大， 流量增大到设定值。当流量大于设定值时，则相逆工作。

　　2) 自动止回原理

　　当阀后压力大于阀前压力时，单向阀4关闭(见图2),阀后压力水经单向阀9和 球阀，通过控制管路D及时注入膜片上控制室，主阀自动缓慢关闭。

四、主要特性

　　1) 节能一节能50%以上

　　因为普通孔板的8值(D/d)都在0.5?0.6之间，所以利用孔板取压，在小孔节 流处水头损失都较大。本专利可将P值提高至0.8(即d=0.8D)。

　　2) 不受上游工况波动影响及原理

　　3) 主阀自动全开

　　当供水能力因工况变化，小于设定流量时，流量不会增加,此时主阀全开。

　　4) 调节范围大

　　导阀利用调节弹簧来承载孔板两侧的压差及平衡压差波动。正常工况下，管内 流速选择在1 m/s?5m/s之间能实现*控制。

　　表3:外形连接尺寸

五、典型安装示意图
