一、产品概述

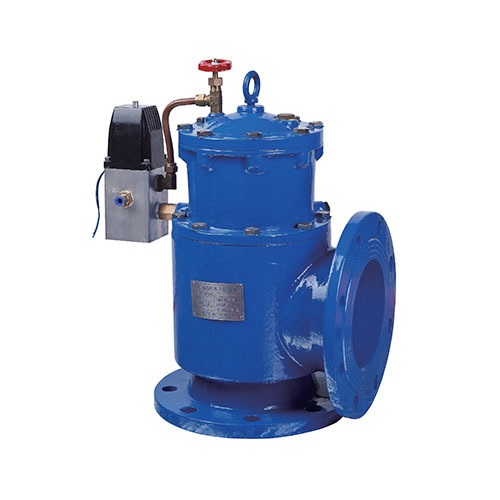

　　HAO07-4X-10/16Q型气、液动角式排污(泥)阀采用活塞式双室驱动，工作灵敏，开启高度大于DN2，排污畅通无阻，排污后能自动冲洗等特点，主要用来排除各种水池和容器的沉淀污物。广泛应用于各类水厂沉淀水池及工矿企业的排污之用。

二、技术参数

三、工作原理

　　由电磁阀通过控制管路对双控制室的活塞实现控制,夕卜供给电磁阀的驱动源采用压缩空气或压力清水，驱动的工作压力P 可取：0.2MPaw Pw 1 .OMPa

　　控制原理的原则概述如下:

　　当电磁阀断电时，排泥阀应处于关闭状态，此时排污阀活塞上控制室应与压力驱动源相通与大气隔断，而下控制室与大气 相通;当电磁阀通电时，排泥阀应处于开启状态，此时排污阀活塞下控制室应与压力驱动源相通而与大气隔断，上控制室则与大 气相通。

　　一个两位五通的电磁阀可以控制成组个排泥阀工作，用压缩空气作驱使动源，可同时控制更多个排泥阀。

四、安装与调试

　　安装可参阅图，阀体不应承受管理网的重量，宜在排污阀的进口处安装一个同规格的闸阀以便于维修。

　　安装后应进行调试，调试时要仔细检查所有管路安装是否合理，有没在泄漏等问题。运行试验时主要检查电磁阀断电时排泥 阀应处于全关闭状态，无泄漏;通电时应处于全开启状态。

五、维修和保养

　　只要避免人为的损坏和冻伤，无需频繁的维修。若要拆卸维修，只需松开缸体与阀体的紧固螺栓，利用设计在缸法兰上的 两个启顶螺孔，将缸体和阀体顶开，即可卸下所有零部件，进行维修操作。

　　平时要定期对活塞润滑进行检查，活塞磨擦面应有少量无垢润滑油为佳。
