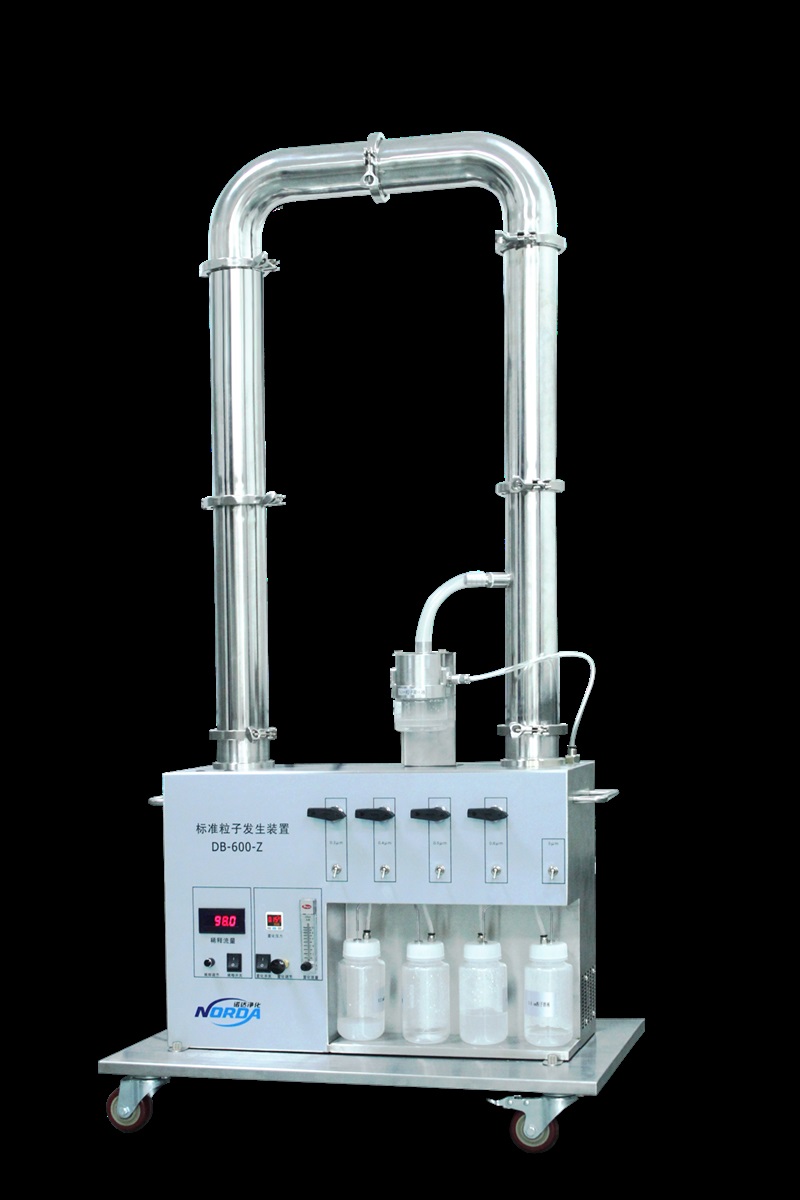

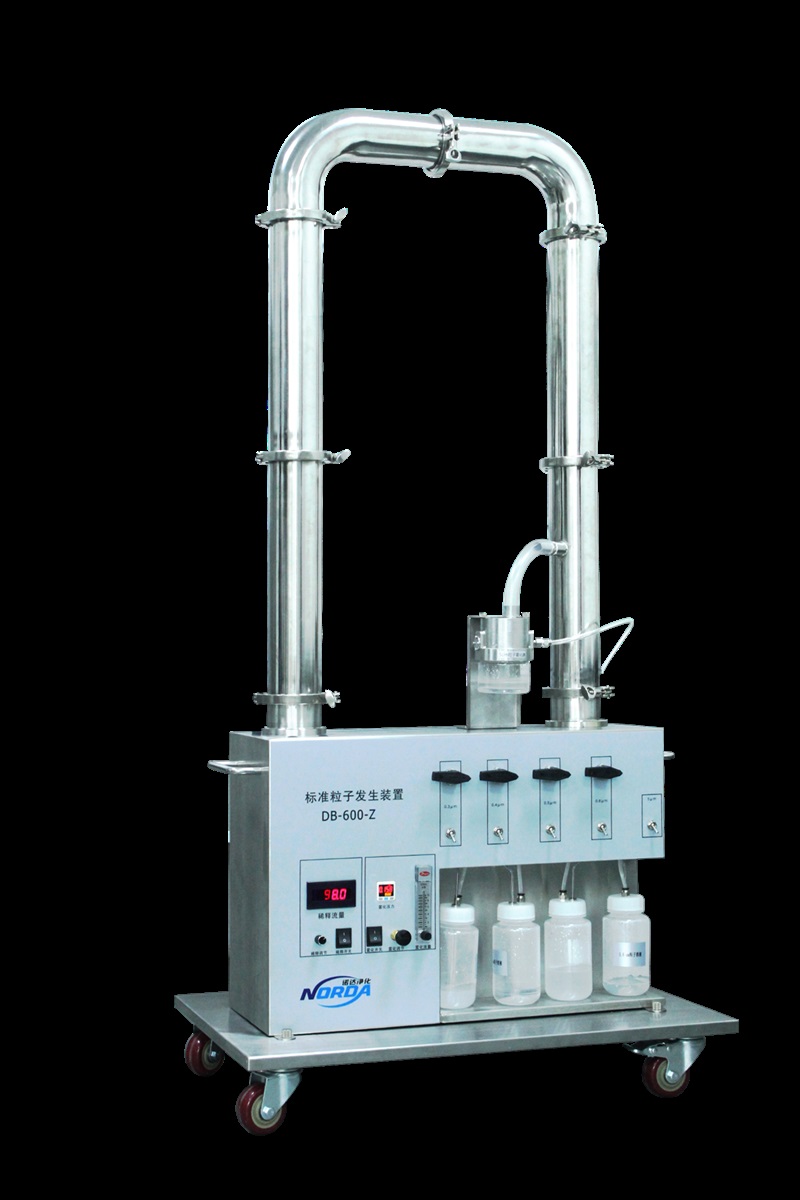

标准粒子发生装置DB-600-Z

1.产品概述

随着社会的发展，洁净技术的应用日趋广泛，目前洁净技术已广泛地应用于制药、电子、医疗和航天等众多领域。尘埃粒子计数器是测定洁净空气中离散粒子的粒径及其粒子浓度，以确定洁净室和洁净环境的洁净度等级的仪器，目前国际和国

内越来越得到广泛的应用。

按照相关的技术规范，尘埃粒子计数器在使用一段时间后要定期校验。在校验

粒子计数器时需要应用含有一定粒径、一定浓度的单分散粒子的空气。

标准粒子发生装置可以发生含有一定粒径、一定浓度的单分散粒子的空气，满足通过基准粒子计数器和待检粒子计数器进行比对的方法进行尘埃粒子计数器校准

的需要。

2.应用原理

(0.3～5)μm标准粒子用纯水稀释成稀释液，分别置于容量瓶中。洁净空气 通过粒子雾化器使稀释液从容量瓶吸出并雾化，雾化后的粒子和空气经加热蒸发表 面水分后，进入混合分配器与其它洁净空气混合，形成单分散的标准粒子悬浮微粒；悬浮微粒通过层流网和采样管后分别进入标准的和被检的粒子计数器，进行粒子计

数器的检定。

3.应用环境

3.1 电源：220VAC±10%,50±1Hz,1kW。

3.2 环境条件：环境温度(20±5)℃,环境相对湿度20%～45%RH,洁净室。

3.3 纯水：用于(0.3～5)μm标准粒子的稀释，纯水制备符合GB/T

11446.1-1997。

3.4 标准粒子：0.4μm、0.5μm、0.6μm、5μm。

4.技术参数

4.1 单分散粒子：(0.3～5)μm粒子粒径范围，

4.2 粒子浓度区间：(1000～100000)个/28.3L(不同粒径的粒子发生浓度

有所不同)。

4.3 实验时流量稳定性控制在±5%。

4.4(0.3～5)μm等小粒径粒子，粒子浓度测量的重复性≤5%。

注：测量方法，以精密粒子计数器连续测量20次，取其中连续10次，

浓度测量重复性≤5%。

4.5 空气洁净度：0.3μm以上的粒子≤3个/L。

4.6 适用于1L/min～100L/min不同粒子计数器采样流量的要求，最多可同时连接3台固有流量为28.3L/min (总采样流量小于等于200L/min)的粒子计数器。

5.产品功能

5.1 可用于粒子计数器较大饱和浓度的检定。

5.2 可用于粒子计数器计数效率的检定。

5.3 可用于粒子计数器可靠计数的检定。
