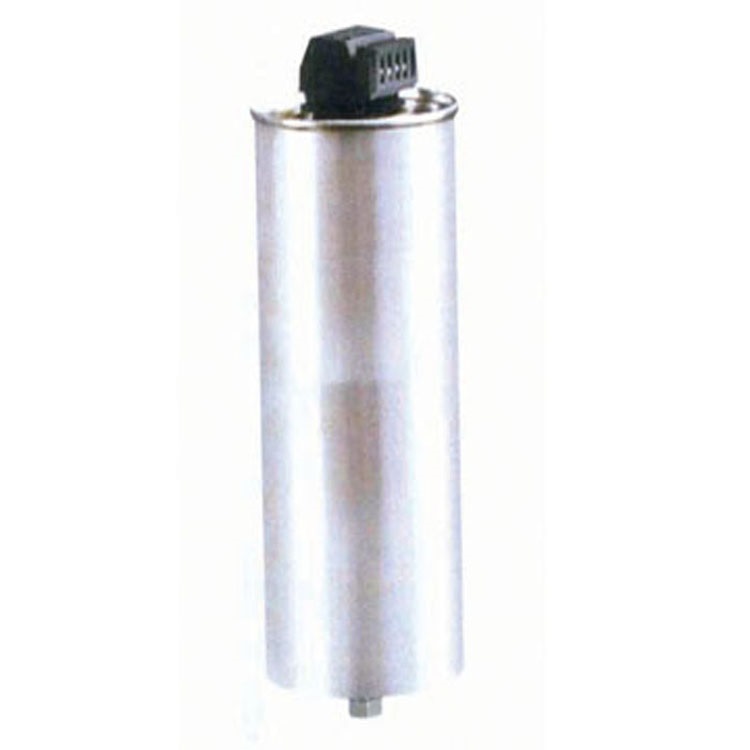

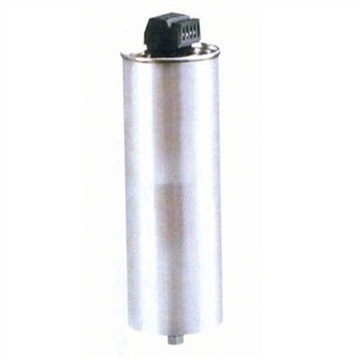

自愈式并联电容器BSMJ系列 电力电容器规格书：

产品类型：低压自愈式并联电容器

1.适用范围

本产品规格书为安徽赛福电子有限公司提供，适用于标称电压1000V及以下，频率为15Hz~60Hz的交流电力系统的功率因素的电容器，主要用于提高功率因素，减少无功损耗，改善电压质量。

2.型号和含义

系列代号（B并联电容器；A滤波电容器）

3.正常工作条件和安装条件

低电压自愈式并联电容器在使用条件如下：

3.1投入时的剩余电压

电容器投入时的剩余电压过额定电压的10%。

3.2海拔

安装运行地区海拔过2000m。

3.3环境空气温度类别

环境空气温度类别为-25/C。电容器投入运行环境温度为-25℃，温度为C类，即电容器运行的过50℃，24小时内温度平均值过40℃，一年内温度平均值过30℃。

电容器应保证在良好通风条件下工作，不允许在密闭不通风条件下工作，蒸汽，无导电性尘埃，无剧烈的机械振动。

4.主要技术参数及技术性能

4.1主要技术参数

4.1.1额定电压：230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC，其他电压可特殊订货。

4.1.2额定频率：50Hz或60Hz。

4.1.3额定容量：（1-60）kvar。

4.1.4容量偏差：-5%~+10%，三相单元中，任意两线路端子间测得的电容的值和小值之比≤1.08。

4.1.5介质损耗角正切：≤0.0015（20℃）。

4.1.6耐电压：间2.15Un，2s；[壳2Un+2kV或3kV取较高方]×1.2，5s。

4.1.7允许过电压：1.1Un时，每24小时过8小时；1.15Un时，每24小时过30分钟；1.20Un时，每24小时过5分钟；1.30Un时，每24小时不过1分钟。

4.1.8允许过电流：1.3In。考虑到谐波、过电压和电容偏差影响，过渡过电流过1.43In。

4.1.9自放电特性：电容器带有放电器件，使电容器在断开电容3min内，剩余电压从2.Un降至75V或以下。

4.2执行标准：GB/T12747-2017，IEC60831:2004。

5.2.2.2电容器与感应电动机并联时，建议按电容器电流小于电动机空载电流90%来选配电容器。

5.2.2.3在变压器空载时，应使电容器退出运行。

5.2.3系统中安装低压自愈式并联电容器时，应选用能限制涌流及不重燃的开关、接触器、电子复合开关、过流继电器等。

5.2.4电容器切除与再投入的时间间隔应大于3min，否则可能产生很高的过渡过电压，损坏电容器。

5.2.5选用小型断路器作短路保护，无法分断短路电流，不推荐使用，建议使用熔断器作保护。若使用时，应按额定电流的2~3倍选择，严禁断路器带电容器合闸。

5.2.6如发现电容器外壳有严重的鼓胀现象，请将电容器及时从电网中切除
