十堰三菱FX3U PLC物联网网关及远程编程通讯

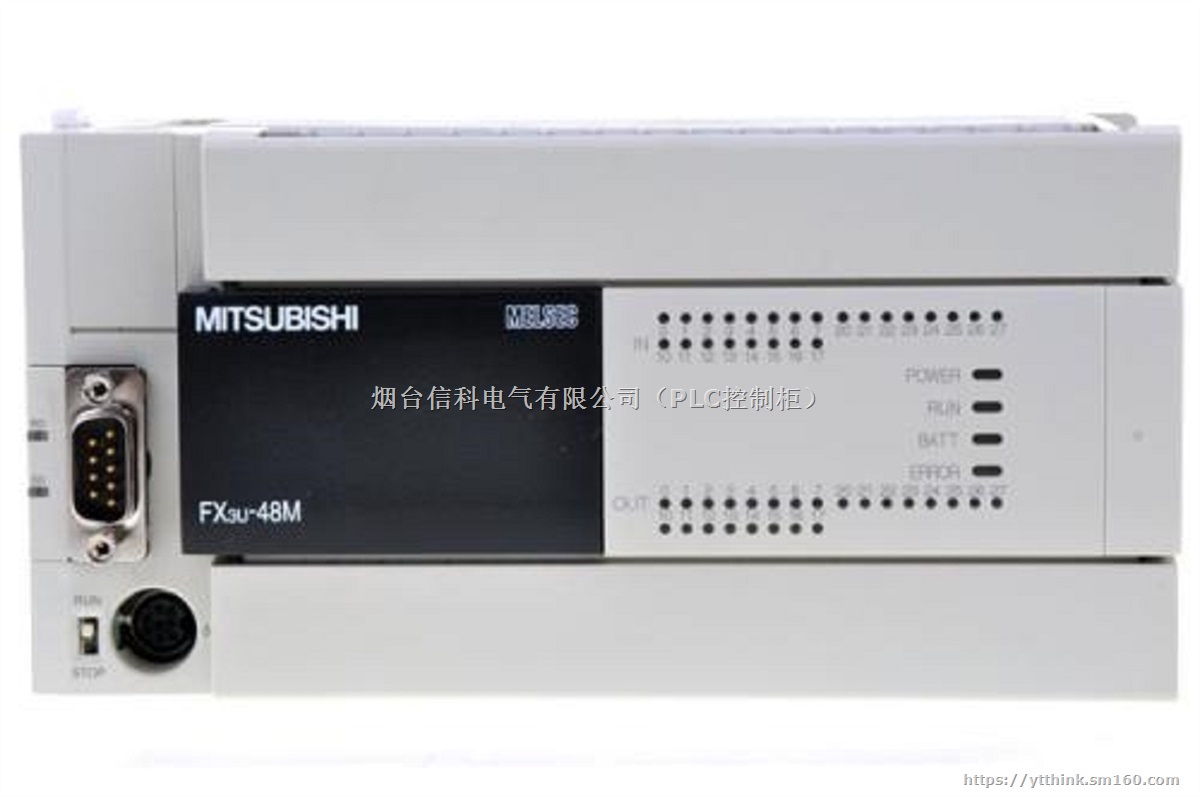

三菱FX3U PLC主机

FX3U-16MR/ES-A    8入/8出      继电器

FX3U-32MR/ES-A    16入/16输出  继电器

FX3U-48MR/ES-A    24入/24出    继电器

FX3U-64MR/ES-A    32入/32出    继电器

FX3U-80MR/ES-A    40入/40出    继电器

FX3U-128MR/ES-A   64入/64输出  继电器

FX3U-16MT/ES-A    8入/8出     晶体管

FX3U-32MT/ES-A    16入/16输出  晶体管 控制步进电机 伺服电机及编程调试

FX3U-48MT/ES-A    24入/24出   晶体管

FX3U-64MT/ES-A    32入/32出   晶体管

FX3U-80MT/ES-A    40入/40出   晶体管

FX3U-128MT/ES-A   64入/64输出   晶体管

plc本体编程通讯口 RS422

可以扩展RS422 RS232 RS485BD通讯模块

或者编程口转以太网连接上位机 物联网模块采集数据

plc编程使用：

安装编程软件 GX WORKS2

可以到网站网盘下载

USB线连接电脑 安装正确的驱动程序 选择COM口

PLC地址表示

X0-X7  X10-X17  等等

Y10-Y7 Y20-Y27等等

特殊内部继电器

M8000 M8002   M8013等等

定时器 T0-T255

定时器 时间固定  K100  或者数据触摸屏上位机手机设定 D200等等

物联网网关 盒子技术参数：

CPUARM9 嵌入式低功耗 CPU，主频 400MHz

内存128M DDR2 SDRAM 256M Flash 电子盘

扩展存储SD 卡存储*支持扩展到 32G

RTC实时时钟内置

无线接入方式2 路 10M/100M 自适应端口 GPRS 3G 4G

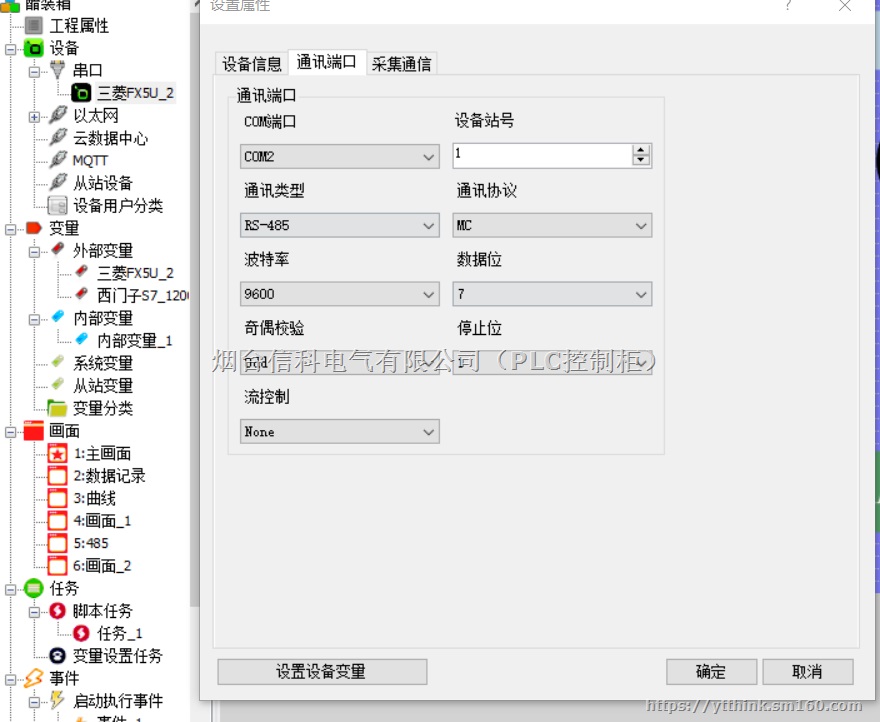

通讯端口COM1：RS485； COM2：RS232

电气规格

额定电压DC 24V,可工作范围 DC 9V～36V

额定功率<5W

电源保护具备雷击浪涌保护

允许失电<3ms

CE & RoHS符合 EN61000-6-2:2005，EN61000-6-4:2007 标准，符合 RoHS 要求；

雷击浪涌±1KV；群脉冲 2KV； 静电接触 4KV， 空气放电 8KV

环境要求

工作温度-10～60°C

存储温度-20～60°C

环境湿度10～90%RH(无冷凝)

抗震性10～25Hz(X、Y、Z 方向 2G/30 分钟)

冷却方式自然风冷

性能规格

整机尺寸130mm x 94mm x 48mm

整机重量约 400g

可以采集的其他plc系列等等

西门子 S7-200 SMART  S7-1200  S7-300 S7-400  S7-1500等等plc

三菱 FX0S  FX0N  FX1N  FX1S  FX2N  FX3U  FX3G  FX3GA  FX5U  FX5S FX3SA

    Q00  Q02  Q06 L  R等等plc

欧姆龙 CP1E CP1L  CP1H   CP2E  CJ1M  CJ2M  CS1D等plc

松下 FPX  FP-XH  FP0  FP0R等等

施耐德 TM241 TWIDO 等plc

台达 ES  ES2  EH  EH2  EH3  EC  SA  SA2 等plc

信捷 XC3  XC2  XD2  XD3  XD5 XDH  等等plc

永宏 FBS  B1Z系列plc

显控  维控  禾川  汇川  汇辰  和泉 丰炜VIGOR等等plc
