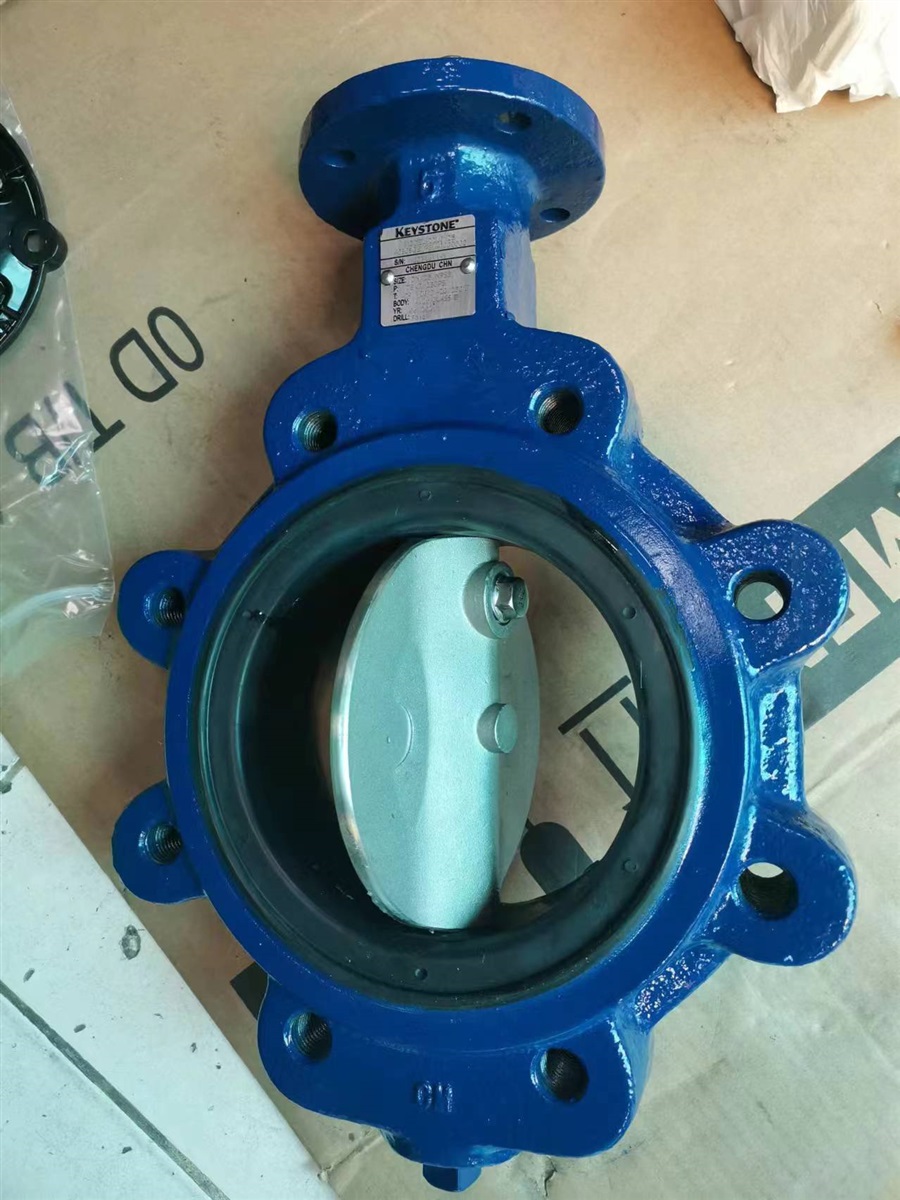

Fig38-116 PN16蝶阀

Premiseal Fig38-116 DN250 PN16  JS1030/1.4404/NBR

Emerson/keystone

K38D250116L16B0FW  Fig38-116 DN250 PN16蝶阀　

Ｆ320Ｔ116ＤＮ250 32W0250-DOSOSGN1M4I蝶阀

Fig PremiSeal38DW112DN150蝶阀GRW-DN150-I GRW-DN200-I KEYSTONE蝶阀F38蝶阀Fig Premiseal 38DL116DN10038DW112DN100

Fig38-112-D12E  DN50  + F89U-004DA  (含蝶阀和双作用气动执行器)

Fig38-112-D12E  DN80    + F89U-006DA  (含蝶阀和双作用气动执行器)

Fig38-112-D12E  DN125    + F89U-0014DA  (含蝶阀和双作用气动执行器)

Figure 38 type: PremiSeal 38DW11238DW116  Fig38T112蝶阀  Fig38T116蝶阀 Figure 38蝶阀 F38-116阀座 F38-112阀座  PremiSeal 38DW116  F38T112  F38T116蝶阀 是一种经济型对夹式和支耳蝶阀，尺寸符合ISO标准。keystone F38 Fig38T112阀座Fig38T116阀座PremiSeal 38T112阀座  Fig38T116阀座

特性

?两种阀门在全额定值时密封关闭

的方向。

?薄阀瓣，流量大

特性和双向关断

的性能。

?所有阀门都符合压力要求

设备指令

模块H。

?延长身体颈部允许自由访问

执行机构在管道绝缘的情况下。

?阀座和阀瓣是仅有的两个部件

与介质接触。

?根据ISO面对面尺寸

5752系列20 (din3202k1)。

?管路末端法兰定位孔

在特定条件下的服务。

?刮泥器防止潮湿

进入井筒区域。

?执行机构法兰按照ISO 5211。

?干轴设计。

?模铸o形环提供法兰

密封和消除需要

法兰垫圈。

?合适的阀体定位孔

阀门的安装和定心

在法兰之间。

技术数据

压力(bar): 16

10(静压

温度(℃):-40 + 120

尺寸(毫米):20-300

法兰

标准:6/10/16

ANSI 150

可根据要求提供其他法兰结构。

可用于与手动和组合齿轮操作，气动或电动驱动。

Gaskets for Keystone , type: PremiSeal 38DW112
