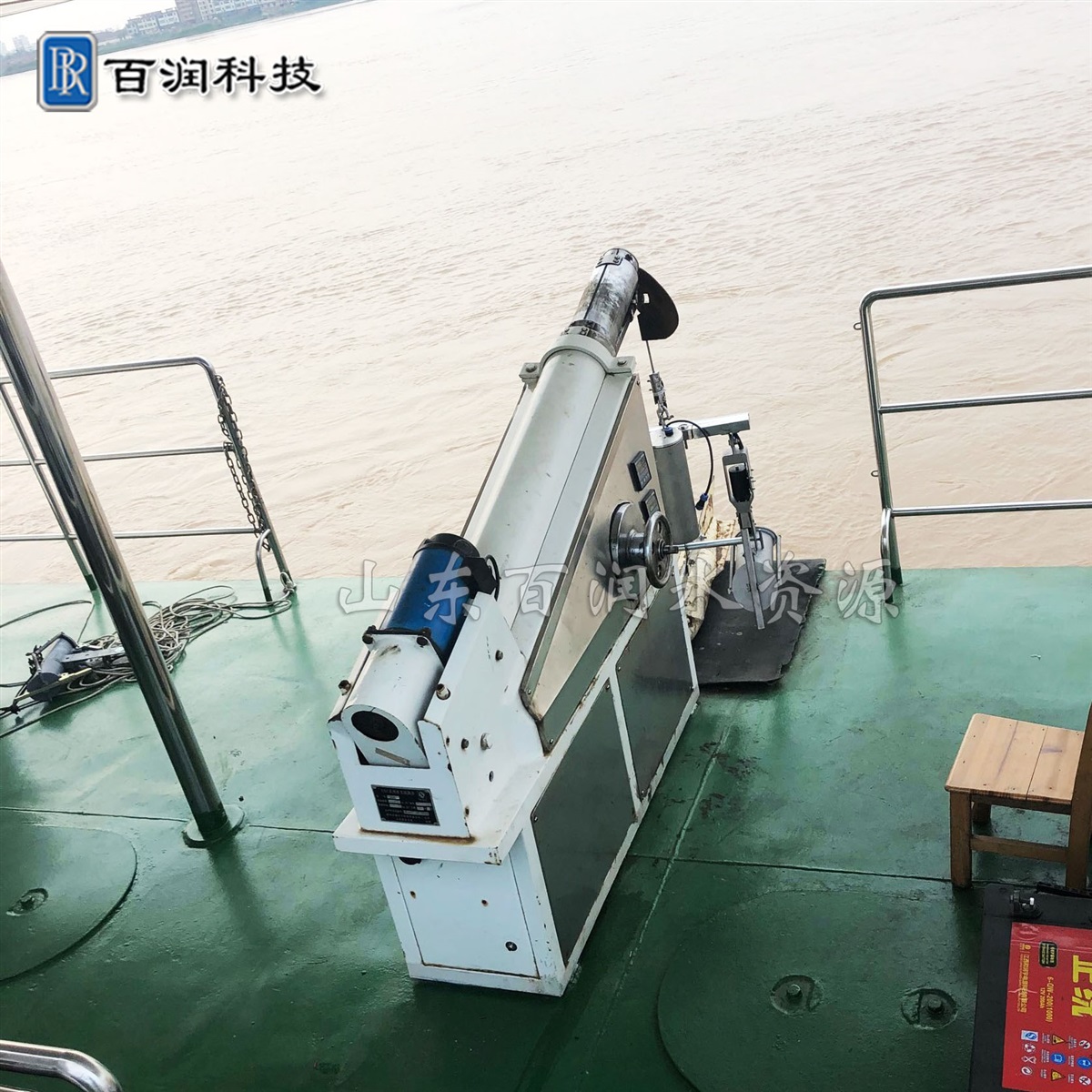

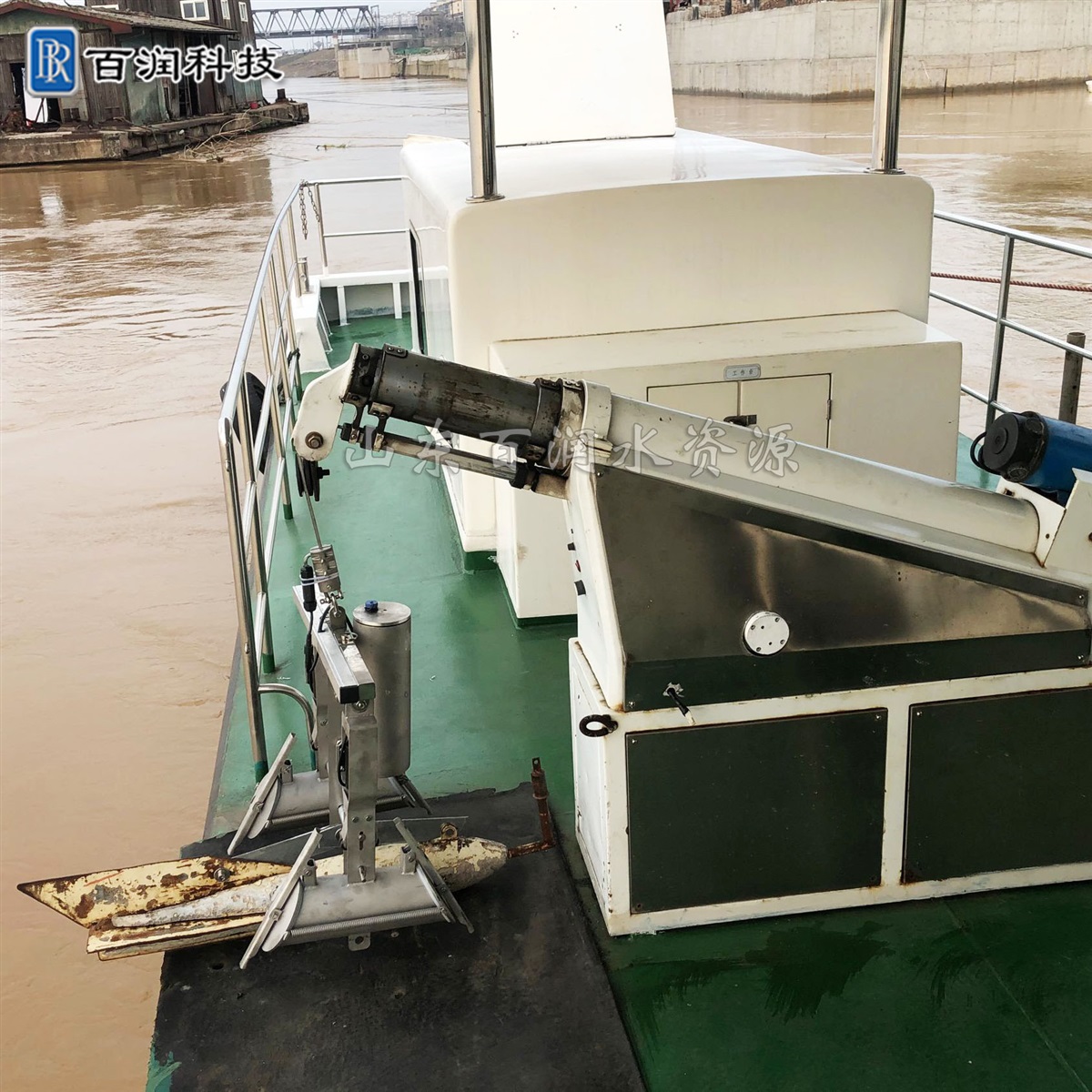

1.产品介绍

BR.PCD-2型水文绞车结构上的优良设计，各系统功能的合理配置及电控系统的*设计，保证了该巡测车具有以下良好的性能特点：

（1）优化设计自重轻；

（2）整车动力共用；

（3）控制电路安全可靠、操作简便并具有良好的防水和抗*性；

（4）信号采集处理系统功能齐全、技术先进；

（5）机动性好，可快速便捷的移动到另一个测流垂线或测流断面；

（6）配套采用自行开发研制的数字流量测算系统，信息采集处理系统集显示、计算、存储、处理、打印于一身；汉字显示，具有良好的人机对话功能，配有计算机通讯接口；外型设计小巧、制作精细；信号传输水深可达20m，有效的解决了信号传输在水中衰减较大的难题。配套的软件可直接生成标准的流量记载表，并具有资料整编功能。

数字流量测算系统主要包含五个子系统：（1）流量测验子系统；（2）流量校核子系统；（3）流量分析子系统；（4）流量整编子系统；（5）帮助服务子系统。能在现场即可测验、计算、显示流量，满足防汛实时需要，同时具备存储、分析、查询等功能，测量完毕后可进行分析、整编、打印。

（7）有较好的易拆装性，便于实现一车多用。

2.基本参数

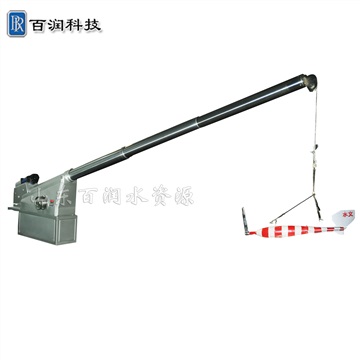

吊臂伸出车体外*长度：2.2m

　　吊臂*仰俯角：27°

　　配套铅鱼重量：≤100kg

　　*起吊额定载荷：150kg

　　铅鱼测量*行程：40m

吊臂伸缩速度：0.03m/s

铅鱼升降速度：0.35m/s

　　水文绞车总重量（含铅鱼）：280kg

　　信号传输方式：无线

数据系统处理：数字流量测算系统
